1550 nm-es DFB 40 mW nagy teljesítményű pillangólézer

Tartalomjegyzék

1. Az 1550nm bevezetése DFB 40mW nagy teljesítményű pillangólézer

2. Műszaki előírások

3. Termékjellemzők

4. Tipikus alkalmazások

5. Csomagolás részletei

6. Rendelési információk

7. Adatlap

8. Árajánlat és fizetési feltételek

9. Átfutási idő

10. Műveleti megjegyzések

11. GYIK

Termék bemutatása

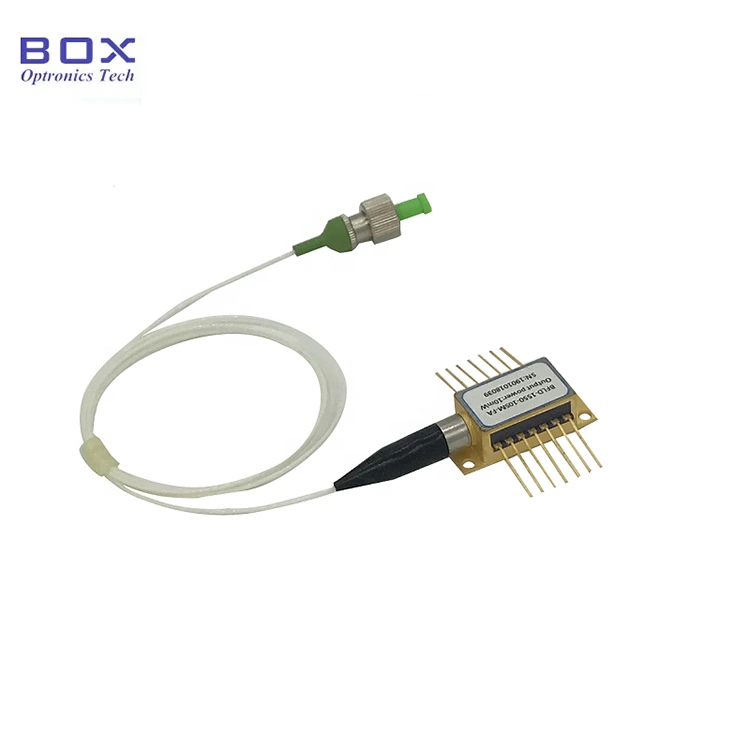

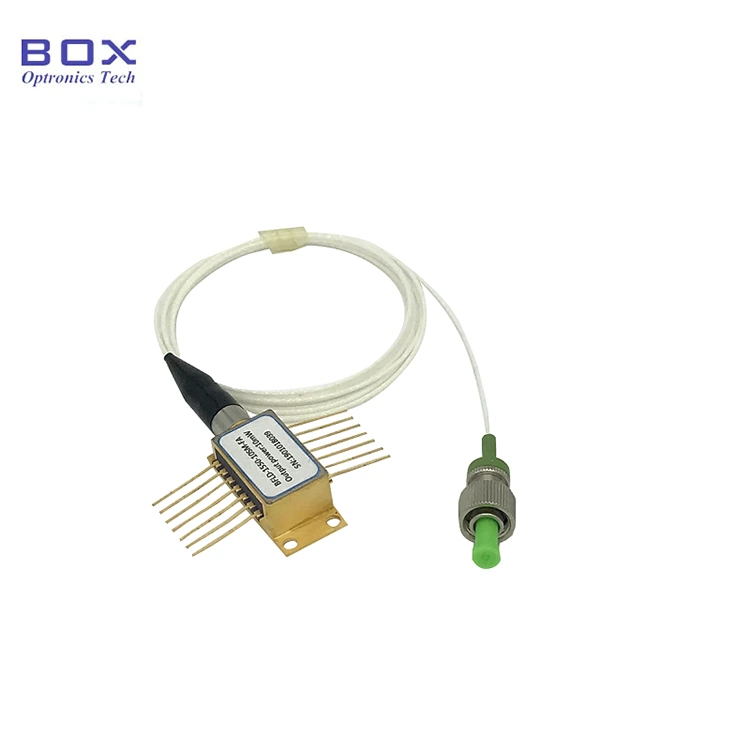

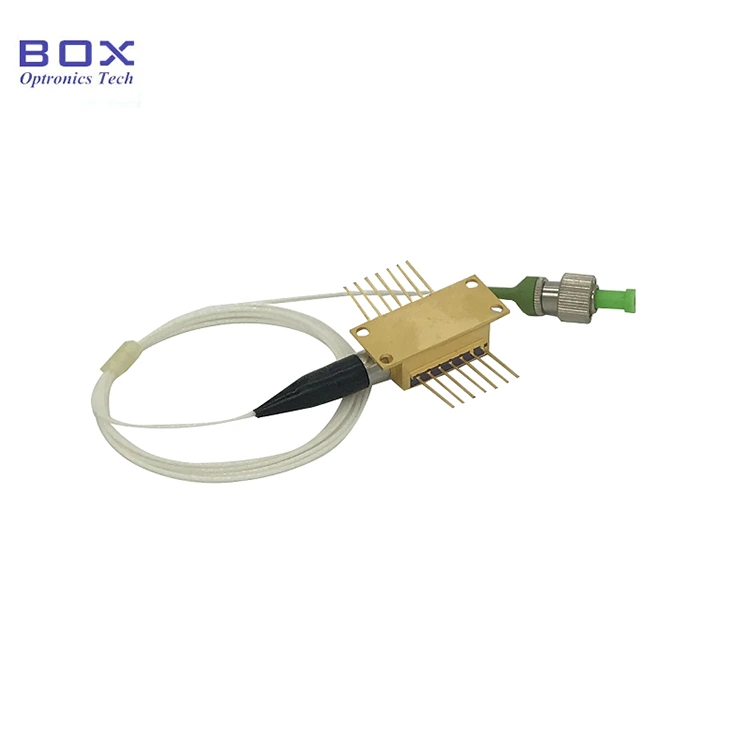

Ez egy 1550 nm-es DFB 40 mW nagy teljesítményű pillangólézer, beépített TEC, PD monitor és termisztor. Stabil hullámhosszú, 40mW kimeneti teljesítmény és alacsony küszöbáram. Opcionálisan SM/PM szállal, széles üzemi hőmérséklet és nagy megbízhatóság, alkalmas szálas kommunikációra, optikai műszerek és szálérzékelés. Kérjük, szabályozza a meghajtó áramát és szigorúan tartsa be a hőmérsékletet, és kerülje a túláram okozta károkat.

Termék Műszaki adatok

Termékjellemzők

● Többkvantum Well (MQW) elosztott visszacsatolású (DFB) lézerek;

● SM szálas vagy PM rostos pigtail;

● Kimeneti teljesítmény 40mW;

● 14 tűs BTF csomag TEC-vel és Monitor PD-vel.

Termék alkalmazások

● Optikai szál kommunikáció;

● Optikai szál érzékelés;

● Optikai eszközök tesztelése.

Termék Részletek

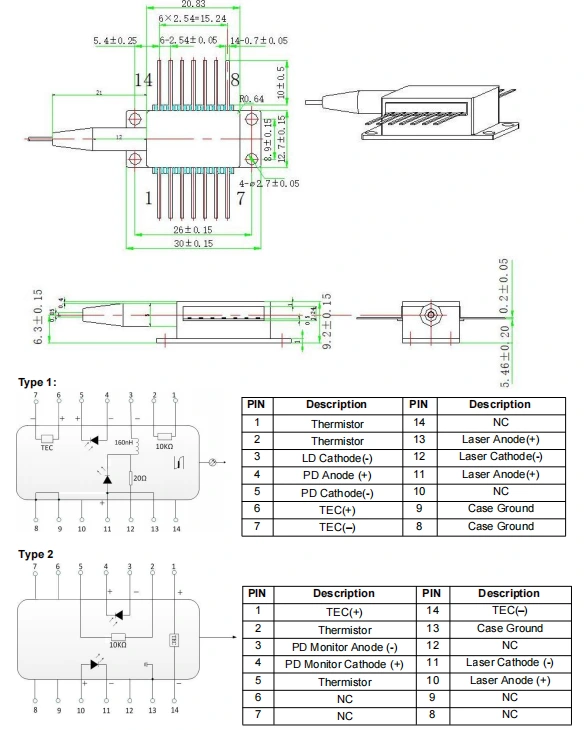

● Csomag rajz és PIN-OUT felbontás (mértékegység: mm) - 1550 nm DFB 40 mW magas Power Butterfly lézer

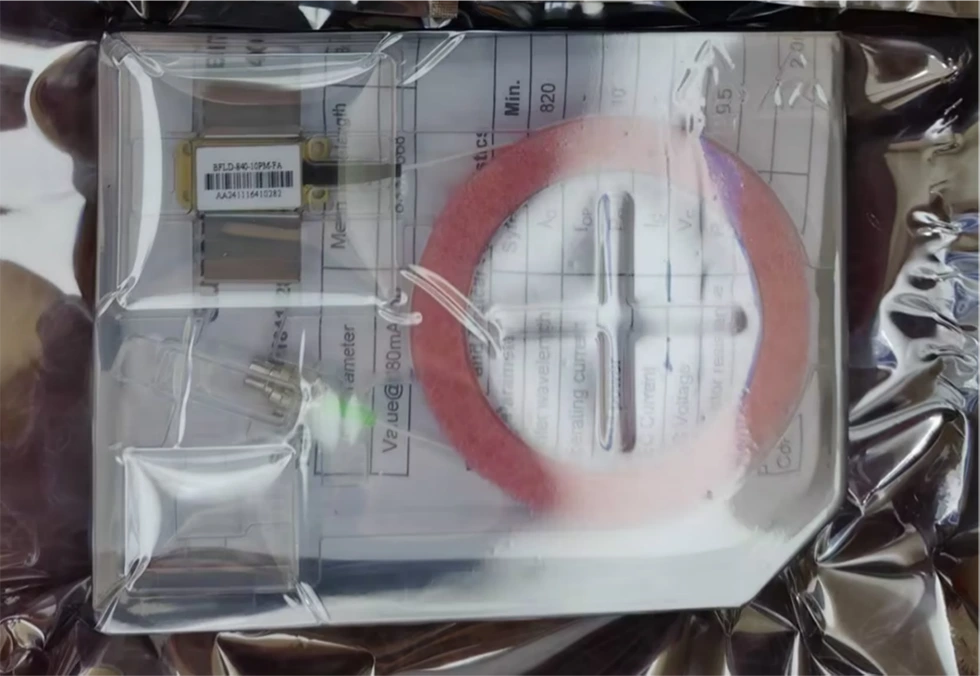

● Csomagolási példa

*Önálló eszköz meghajtó nélkül; meghajtóval integrált modulcsomag áramkörök opcionális.

Rendelés információkat

pl.: BFLD-1550-40SM-FA1

(Rendelési információ: 1550nm DFB 40mW High Power Butterfly Laser, SM optikai szál, FC/APC csatlakozó, távközlési érintkező).

Egyéb személyre szabott igényekért forduljon: sales06@boxoptronics.com

Adatlap

Adatlap

Árajánlat feltételei és fizetés

● Ajánlattételi feltételek

(1) EXW:

Ha rendelkezik DHL-/UPS-/FedEx-fiókkal, a Box Optronics ezt javasolja az EXW. Az Ön számláján keresztül szállítunk; szállítási költséget nem számolunk fel.

(2) DAP:

Ha nem rendelkezik fiókkal, kérjük, fizesse előre a szállítási költséget a termékeket.

(3)Egyéb

● Fizetési feltételek

PayPal és T/T elérhető.

Átfutási idő

A gyártás körülbelül 10 munkanapot vesz igénybe. (Ha vannak ilyenek készleten van, gyorsabban szállítják.)

A nemzetközi logisztika 3-5 munkanapot vehet igénybe.

Működés Megjegyzések

● Működés közben ez a készülék nagy intenzitású lézersugarat bocsát ki; csináld ne nézzen közvetlenül a szál végfelületébe, mert ez szemsérülést okozhat.

● Ez a készülék elektrosztatikusan érzékeny; ezért szigorú betartása a csomagolás során antisztatikus védelemre van szükség, szállítás, használat. Ezenkívül óvintézkedéseket kell tenni a megelőzés érdekében tápfeszültség túlfeszültség, mivel ennek elmulasztása a készülék maradandó károsodását okozhatja eszköz (pl. a berendezés megfelelő földelésének biztosítása és antisztatikus védőréteg viselése csuklópánt).

● Az optikai szálak törékenyek; ne használja a szálat a készülék húzására. Amikor behelyezi vagy kiveszi a készüléket a foglalatból, ne gyakoroljon rá nyomást vagy húzza meg a készülékház hátulján található hüvelyt. Készülékekhez csatlakozókkal felszerelt, ügyeljen arra, hogy mind a készülék, mind a szálas csatlakozó egyidejűleg emelik fel a telepítés vagy eltávolítás során.

● Ha a csapok forrasztást igényelnek, a forrasztási hőmérséklet nem szabad meghaladja a 260°C-ot, és a forrasztási idő nem haladhatja meg a 10 másodpercet. Különös figyelni kell a következőkre: a forrasztási folyamat során a a készüléknek áramtalanított állapotban kell lennie, és a forrasztópáka megfelelően földelt legyen.

● A bekapcsolási folyamat során soha ne alkalmazzon közvetlenül nagy áramot, pl ez a chip károsodását okozhatja. Ehelyett kapcsolja be az eszközt az aktuális szinten közel a chip küszöbéhez, majd fokozatosan növelje az áramerősséget kicsiben lépésekkel, amíg el nem éri a kívánt szintet.

● Mielőtt az összes alkatrészt bekapcsolja, először aktiválja a hűtőt, és majd folytassa a fokozatos bekapcsolási lépésekkel, hogy megakadályozza a chip túlmelegedését és túlterhelés.

GYIK

● Lehetséges-e megváltoztatni a hullámhossz az áram beállításával? Mi a tartomány?

--Igen. A jelenlegi hullámhossz együtthatója 0,01 nm/mA, és a hőmérséklet hullámhossza együttható 0,1 nm/℃. A WL állítható tartománya ~közép WL+/- 1 nm körül van.

● Mekkora a vonalszélesség? Ugye keskeny vonalszélességű LD-t biztosítanak?

--3 ~ 5MHz. 1550 nm Szűk vonalszélességű LD (opcionális): kevesebb, mint 400 kHz, 100 kHz, 50 kHz, 10 kHz.

● Mi a teljesítményszabályozás tartomány?

--10-100%

● Mi a hullámhossz tolerancia?

--+/-3nm. Kevesebb az szintén választható.

● Biztosít védőeszközt szálas cső és szálas csatlakozó?

--Igen. 900 um laza cső és FC/APC, SC/APC vagy egyéb csatlakozók opcionálisak.
