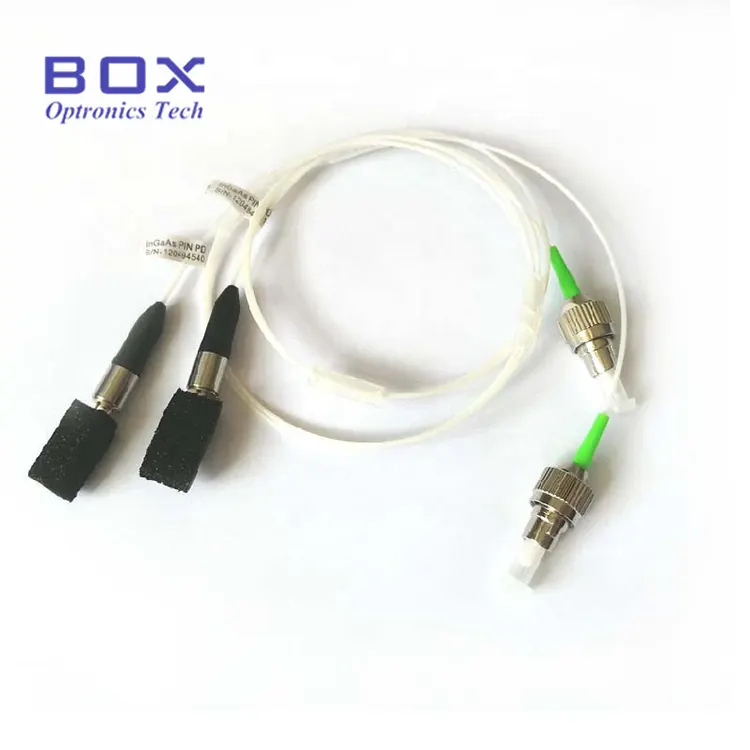

Koaxiális Pigtailed InGaAs PIN fotodióda detektor

Termék áttekintése   – Koaxiális Pigtailed InGaAs PIN-fényképdióda detektor

A Coaxial Pigtailed InGaAs PIN fotodióda detektor egy optikai detektor, amelynek spektrális választartománya 1100-1650 nm. Magas érzékenységet biztosít az általánosan használt 1310 nm-es és 1550 nm-es hullámhosszakon, és száloptikás kommunikációhoz, kábeltelevízióhoz, érzékeléshez, valamint tesztelési és mérési alkalmazásokhoz tervezték. A BPD-70P10B-FA 70 um aktív területtel és 1 méteres, FC/APC csatlakozóval ellátott szálkásítóval rendelkezik, és raktárról elérhető. Egyéb aktív terület, csomag, szál, csatlakozó és kivezetés konfigurációk testreszabottak az OEM-integrációhoz.

Főbb jellemzők   - Koaxiális Pigtailed InGaAs PIN fotodióda detektor

· Széles spektrális választartomány: 1100-1650 nm

· Nagy érzékenység, alacsony sötétáram és alacsony csatlakozási kapacitás

· Széles sávszélesség: 2,5 GHz

· Gyors emelkedési/esési idő: 0,3 ns

· Pigtailed szálas kimenet FC/APC-vel vagy más csatlakozóval (aljzat opció is elérhető)

Tipikus alkalmazások   – Koaxiális Pigtailed InGaAs PIN fotodióda érzékelő

· Analóg optikai vevők CATV és száloptikai videoátvitelhez

· Szélessávú RF-over-fiber érzékelő rendszerek

· Optikai teszt- és mérőműszerek, beleértve az OTDR-jelérzékelést

· Elosztott száloptikai érzékelés, például elosztott akusztikus érzékelés (DAS)

· Optikai teljesítményfigyelés EDFA, DWDM és lézeres rendszerekben

· Fotonikai laboratóriumi kutatás és OEM-rendszerintegráció

Termékspecifikáció   – Koaxiális Pigtailed InGaAs PIN fotodióda érzékelő

Abszolút maximális besorolások (TC = 25°C)

Optikai-elektromos jellemzők (TC = 25°C)

Csomag és tű definíció   – Koaxiális Pigtailed InGaAs PIN fotodióda detektor

Rendelési információk   - Koaxiális Pigtailed InGaAs PIN-fényképdióda-érzékelő

Modellnómenklatúra

BPD - XX X XX X - XX -   ( X   )

Példa: BPD-70P10B-FA (70 m aktív terület, Pigtailed típusú, 1,0 m szál, B típusú kivezetés, FC/APC csatlakozó)

Megjegyzés: A Pigtail hossza és a rögzített kártyaformátum testreszabható. A termék szerkezete, mérete, optikai paraméterei és folyamattechnológiai követelményei a vevői igények szerint alakíthatók ki.

Adatlap   – Koaxiális Pigtailed InGaAs PIN fotodióda érzékelő

Adatlap

Gyakran Ismételt Kérdések (GYIK)

K: Mi a különbség a koaxiális pigtailed fotodióda detektor és a TO-can InGaAs fotodiódák között?

V: A fő különbségek a csomagtervezés és a rendszerintegráció. A koaxiális pigtail detektor az InGaAs PIN fotodiódát egy hermetikus koaxiális csomagba integrálja egy szálas pigtail-lel, közvetlen szálcsatlakozást és nagyfrekvenciás teljesítményt biztosítva olyan alkalmazásokhoz, mint a CATV vevők és az optikai tesztberendezések. A TO5/TO46 fotodiódák optikai ablakokkal ellátott fémdobozos csomagokat használnak, és külső optikai csatolást igényelnek, így alkalmasabbak a szabad hely érzékelésére és az optikai teljesítmény mérésére.

K: Mi a különbség a copfos és az edényes csomagolási lehetőségek között?

V: A copfos változatban egy állandóan rögzített szál van a közvetlen optikai csatlakozáshoz, míg a foglalatos változat levehető szálas interfészt biztosít a kényelmes csatlakoztatáshoz és cseréhez. A választás elsősorban a rendszerintegrációs követelményeken múlik: a copfos csomagok fix OEM-telepítésekhez, míg a tartályos csomagok teszt- és laboratóriumi berendezésekhez alkalmasak.

K: Hogyan válasszam ki az InGaAs PIN fotodióda aktív területét?

V: Az aktív terület átmérőjét az optikai sugár mérete, a csatolási séma és a célérzékelési sávszélesség alapján kell kiválasztani. A kisebb aktív terület átmérők kisebb csomóponti kapacitást és nagyobb reakciósebességet eredményeznek, míg a nagyobb területű chipek nagyobb optikai gyűjtési hatékonyságot és laza igazítási toleranciát biztosítanak. A szálcsatolt rendszerek esetében a közepes méretű opciók, például a 70 um, jó kompromisszumot tudnak elérni a sávszélesség és az igazítási szélesség között.

Kapcsolódó termékek

· 1 mm-es aktív terület InGaAs PIN-fényképdióda

· 5 mm-es InGaAs PIN fotódióda TO5

· Szilícium fotodióda TO46

· C-sávos Erbiummal adalékolt Fiber Booster erősítő

Üzemeltetési megjegyzések és kezelés

· Kövesse a megfelelő ESD-védelmi eljárásokat a fotodióda kezelésekor, mivel az InGaAs PIN-fényképdiódák ESD-érzékeny eszközök.

· Ne érintse meg csupasz ujjal a szál végfelületét vagy az optikai csatlakozót.

· Ne lépje túl az adatlapon megadott abszolút maximális besorolást.

· Kerülje el a szálas copfot túlzott hajlítást vagy mechanikai igénybevételt.
