1 mm-es InGaAs PIN TO46 fotodióda

Termék áttekintése-1mm InGaAs PIN TO46 fotodióda

A Box Optronics 1 mm-es InGaAs PIN fotodióda (BPD-1STO46B-FW modell) egy nagy teljesítményű InGaAs fotodetektor, amelyet közeli infravörös (NIR) észlelési alkalmazásokhoz terveztek. A PIN-dióda felépítésével a 900–1650 nm hullámhossz-tartományban beeső optikai teljesítményt arányos fotoárammá alakítja nagy linearitású és érzékenységgel. 1 mm átmérőjű aktív területtel rendelkezik. A lapos optikai ablakkal ellátott, hermetikus TO46 fémdobozba csomagolt fotodióda mechanikailag robusztus, stabil teljesítményt biztosít a megerőltető ipari és laboratóriumi körülmények között. Ezek az attribútumok kiváló választássá teszik az optikai teljesítmény figyeléséhez, száloptikai tesztmérésekhez, lézeres detektáláshoz és NIR spektroszkópiához.

Főbb jellemzők - 1 mm-es InGaAs PIN TO46 fotodióda

• Az aktív terület átmérője: 1 mm a hatékony fénygyűjtés érdekében

• Széles spektrális választartomány: 900-1650 nm

• Nagy érzékenység: 0,9 A/W jellemző 1310 nm-en, 0,95 A/W 1550 nm-en

• Extra alacsony sötétáram, alacsony csatlakozási kapacitás

• Nagy megbízhatóság és hosszú távú stabilitás

• Hermetikus TO46 lapos ablakos fémcsomag

• Szabványos TO-CAN konfiguráció az egyszerű felszerelés érdekében

Tipikus alkalmazások - 1 mm-es InGaAs PIN TO46 fotodióda

• Optikai teljesítménymérők és optikai teljesítményfigyelő modulok

• Száloptikai vizsgáló- és mérőberendezések

• Optikai jelérzékelés és teljesítményfigyelés távközlési rendszerekben

• Közeli infravörös (NIR) spektroszkópiai és analitikai műszerek

• Lézerteljesítmény-felügyeleti és vezérlőrendszerek

• Optikai csillapító kalibrálása és jellemzése

• Kutatás és fejlesztés fotonikai laboratóriumokban

• Optikai modul integráció és fotonikus alrendszer fejlesztés

Műszaki adatok - 1mm InGaAs PIN TO46 fotodióda

Abszolút maximális besorolások (TC = 25°C)

Elektrooptikai jellemzők (TC = 25°C)

Termék részletek - 1mm InGaAs PIN TO46 fotodióda

Mi az InGaAs PIN fotódióda?

Az InGaAs PIN fotodióda egy nagy érzékenységű félvezető detektor, amelyet közel infravörös (NIR) optikai érzékelésre terveztek. A P-I-N félvezető szerkezet alapján a beeső fotonokat kiváló linearitású és stabilitású fotoárammá alakítja.

A 900 nm és 1700 nm között működő InGaAs fotodiódák nagy érzékenységet biztosítanak az optikai kommunikációs sávokban és az SWIR régióban, így alkalmasak száloptikai tesztelésre, optikai teljesítmény figyelésre, spektroszkópiai és érzékelő alkalmazásokra.

Az 1 mm-es aktív terület fokozott fénygyűjtési képességet és jobb csatolási toleranciát kínál, kiváló egyensúlyt biztosítva az érzékenység, az igazítási rugalmasság és az észlelési sebesség között.

Fénypontok a teljesítményben – 1 mm-es InGaAs PIN TO46 fotodióda

• Nagy válaszkészség és kvantumhatékonyság

• Ultra-alacsony sötétáram

• Alacsony kapacitás és gyors reagálás

• Széles spektrális lefedettség

• Hermetikus TO46 csomag

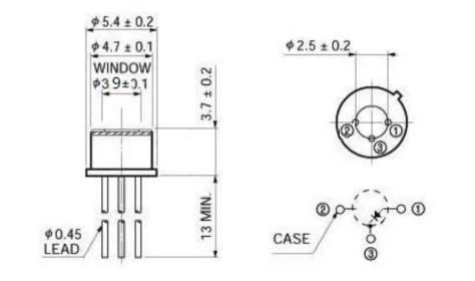

Csomag méretei és tűdefiníció - 1 mm InGaAs PIN TO46 fotodióda

Csomag típusa: TO46 hermetikus fémdoboz, lapos ablak (TO-CAN 3 tűs)

Kanna átmérője: φ5,4 ± 0,2 mm (külső), φ4,7 ± 0,1 mm (belső)

Ablak átmérője: φ3,9 ± 0,1 mm

Pin konfiguráció (alulnézet): 1. tű = anód (P-oldal), 2. láb = ház (GND), 3. láb = katód (N-oldal)

Rendelési információk

Modellnómenklatúra

BPD - X X - XX - X - X

Példa: BPD-1STO46B-FW

Adatlap-1mm InGaAs PIN TO46 fotodióda

Adatlap

Átfutási idő

• Normál egységek (raktáron lévő modellek): 3–5 munkanap

• Normál gyártás: 10–15 munkanap

• Tömegrendelések: A gyártási ütemtervről érdeklődjön

• Nemzetközi szállítás: ~5 munkanap (DHL/UPS/FedEx express)

• Gyorsított szolgáltatás: Kérésre elérhető

Használati megjegyzések és kezelés - 1mm InGaAs PIN TO46 fotodióda

• A fotodiódák elektrosztatikus kisülésekre (ESD) érzékeny eszközök – mindig használjon megfelelő ESD-védelmet

• A szennyeződés és az ESD károsodás elkerülése érdekében ne érintse meg közvetlenül a vezetékeket csupasz ujjal

• A fel nem használt eszközöket ESD-biztos csomagolásban vagy vezetőképes tálcákban tárolja, hogy elkerülje az elektrosztatikus kisülés okozta károkat.
