1 mm-es aktív terület InGaAs PIN fotodióda

Termék áttekintése - 1 mm-es aktív terület InGaAs PIN fotodióda

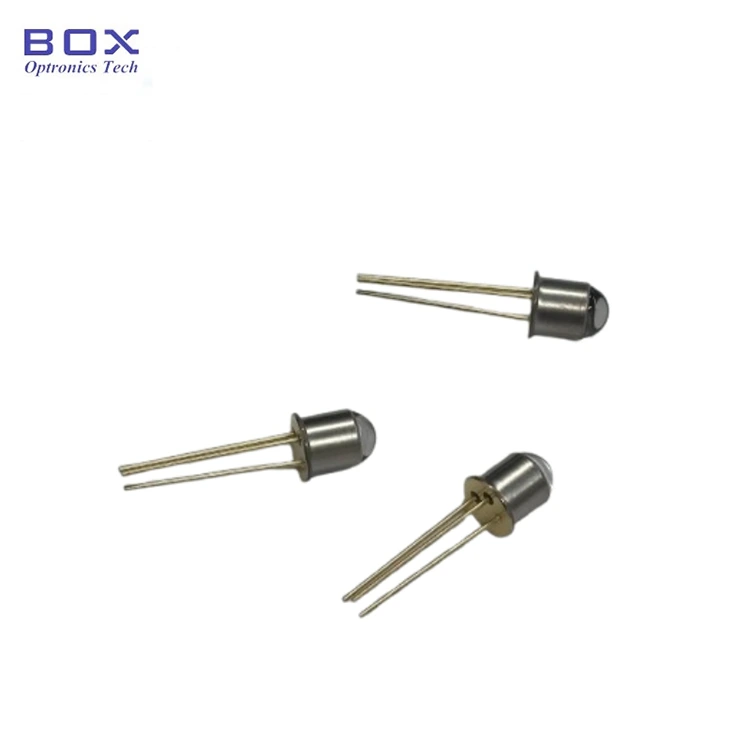

A Box Optronics 1 mm-es aktív területű InGaAs PIN fotodióda (modellek: BPD-1STO46B-BL és BPD-1STO46B-FW) egy kompakt, nagy érzékenységű InGaAs PIN-fényérzékelő, amelyet közel infravörös optikai érzékelésre terveztek a 900 nm és 1650 nm közötti hullámhossz tartományban. 1 mm átmérőjű aktív területtel a fénygyűjtési képesség, a csatolási tolerancia és az észlelési teljesítmény kiegyensúlyozott kombinációját biztosítja az optikai teljesítményméréshez, a száloptikai műszerekhez és az optikai megfigyelési alkalmazásokhoz.

Két TO46 csomagkonfiguráció érhető el: a BPD-1STO46B-BL golyóslencse ablakkal a jobb kapcsolódási hatékonyság érdekében fókuszált vagy szálcsatolt optikai jelekkel, és a BPD-1STO46B-FW lapos ablakkal a szabad tér optikai érzékeléséhez és a sík optikai interfészt igénylő alkalmazásokhoz. Mindkét változat hermetikus TO46 fém csomagolással rendelkezik a megbízható, hosszú távú működés érdekében.

Főbb jellemzők - 1 mm-es aktív terület InGaAs PIN fotodióda

· 1 mm aktív terület átmérője

· Széles spektrális választartomány: 900-1650 nm

· Nagy érzékenység: 0,9 A/W jellemző 1310 nm-en, 0,95 A/W 1550 nm-en

· Alacsony sötétáram és alacsony csatlakozási kapacitás

· Kompakt TO46 hermetikus fémcsomag

· Két ablak opció: golyós lencse (BL) a jobb csatolási hatékonyság érdekében, lapos ablak (FW) a szabad hely észleléséhez

Tipikus alkalmazások - 1 mm-es aktív terület InGaAs PIN fotodióda

· Optikai teljesítménymérők és optikai teljesítményfigyelő rendszerek

· Száloptikai vizsgáló- és mérőberendezések

· EDFA és optikai erősítő teljesítményfigyelése

· NIR spektroszkópiai és optikai érzékelőrendszerek

· Szabad hely optikai érzékelő alkalmazások

· Optikai alkatrészek jellemzése és kalibrálása

· Fotonikai műszerek és OEM-integráció

Termékjellemzők -1mm aktív terület InGaAs PIN fotodióda

Abszolút maximális besorolások (TC = 25°C)

Elektrooptikai jellemzők (TC = 25°C)

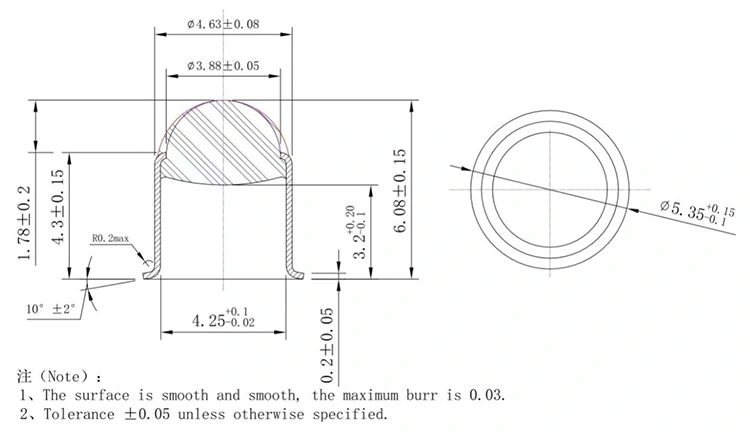

Csomag és tű meghatározás -1mm aktív terület InGaAs PIN fotodióda

Csomag típusa: TO46 hermetikus fém csomag

Golyós lencse:

Lapos ablak:

Rendelési információ -1mm aktív terület InGaAs PIN fotodióda

Modellnómenklatúra

BPD - X X - XX - X - X

Példa: BPD-1STO46B-FW

Adatlap -1mm aktív terület InGaAs PIN fotodióda

BPD-1STO46B-BL

BPD-1STO46B-FW

Gyakran Ismételt Kérdések (GYIK)

K: Mi a különbség a BL (golyós lencse) és az FW (lapos ablak) változat között?

V: A BPD-1STO46B-BL gömblencsés ablakkal rendelkezik, amely javítja az optikai csatolás hatékonyságát azáltal, hogy a beeső fényt az 1 mm-es aktív területre fókuszálja. Alkalmas szálcsatolt optikai jelekhez, fókuszált nyalábokhoz és nagyobb csatolási toleranciát igénylő alkalmazásokhoz, például optikai teljesítményméréshez és száloptikai tesztberendezésekhez.

A BPD-1STO46B-FW lapos optikai ablakkal rendelkezik, fókuszáló optika nélkül, közvetlen optikai interfészt biztosítva a szabad terű optikai észlelési és mérési alkalmazásokhoz, ahol fontos az eredeti sugárprofil megtartása.

Mindkét változat ugyanazt az InGaAs PIN fotodióda chipet és TO46 hermetikus csomagot használja, míg az optikai ablak konfigurációja a csatolási mód és az alkalmazási követelmények szerint választható.

K: Milyen hullámhossz-tartományt képes érzékelni ez az 1 mm-es InGaAs fotodióda?

V: Ez az InGaAs PIN-fényképdióda széles közeli infravörös spektrális választartományt biztosít 900 nm és 1650 nm között, lefedve az általánosan használt optikai hullámhosszakat, beleértve az 1310 és 1550 nm-es kommunikációs sávokat. A válaszadó értéke 1310 nm (tipikus 0,9 A/W) és 1550 nm (tipikus 0,95 A/W). Alkalmas optikai teljesítménymérésre, lézeres megfigyelésre, optikai érzékelésre és megbízható NIR-érzékelést igénylő műszeres alkalmazásokra.

K: Mi a minimális rendelési mennyiség (MOQ)?

V: Az 1 mm-es InGaAs PIN TO46 fotodióda MOQ-ja 1 db. Rugalmas rendelési mennyiségeket támogatunk, a K+F-hez és prototípusgyártáshoz szükséges egyedi egységektől a műszergyártáshoz és az OEM-programokhoz szükséges nagyobb mennyiségekig.

K: Megkaphatom ennek az 1 mm-es aktív területű InGaAs PIN fotodiódának szálas copfos változatát?

V: Igen. A Box Optronics optikai szálas InGaAs fotodióda modulokat is kínál csatlakozó lehetőségekkel a közvetlen üvegszálas csatlakozáshoz. Ezek a modulok integrálják az InGaAs fotodióda chipet szálcsatlakozással egy kompakt csomagban, amely alkalmas optikai műszerekbe és száloptikai rendszerekbe való OEM-integrációhoz.

Kapcsolódó termékek -1mm aktív terület InGaAs PIN fotodióda

· Koaxiális Pigtailed InGaAs PIN fotodióda érzékelő

· 2 mm-es InGaAs PIN TO5 fotodióda (BPD-2STO5B-FW modell)

· 3 mm-es InGaAs PIN TO5 fotodióda (BPD-3STO5B-FW modell)

· 5 mm-es InGaAs PIN TO5 fotodióda (BPD-5STO5B-FW modell)
