1550 nm-es 1 W-os szálcsatolású lézer

Tartalomjegyzék

1. Az 1550 nm-es 1W-os Fiber Coupled Laser bemutatása

2. Termékleírások

3. Jellemzők

4. Alkalmazások

5. Termékadatok

6. Rendelési információk

7. Adatlap és tesztlap

8. Árajánlat- és fizetési feltételek

9. Használati útmutató

10. Üzemeltetési megjegyzések és karbantartás

11. Minőségbiztosítás és vevőszolgálat

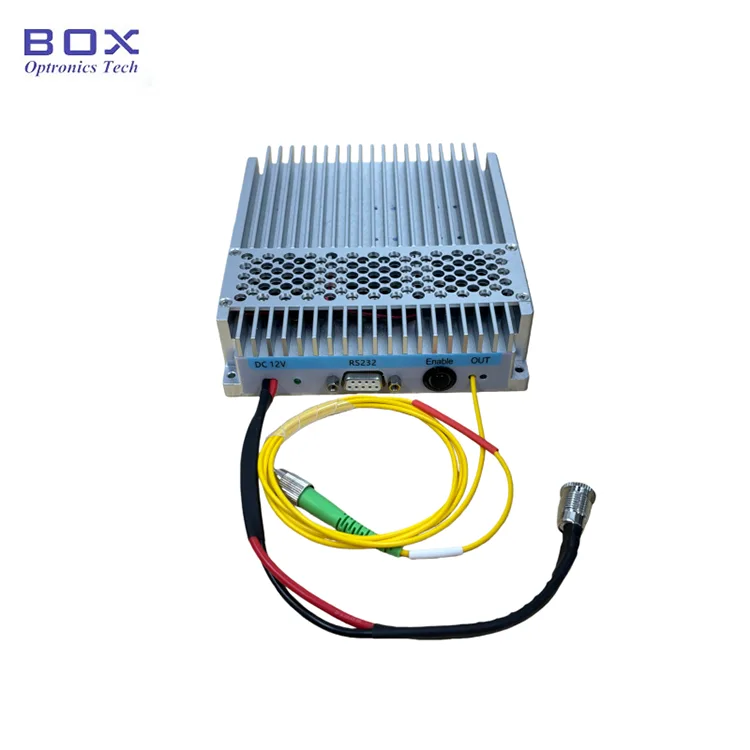

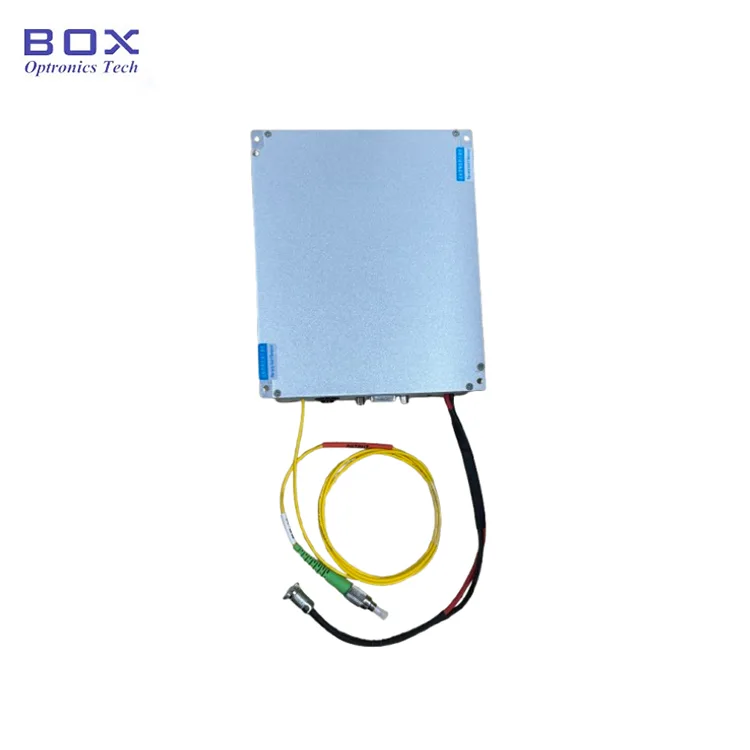

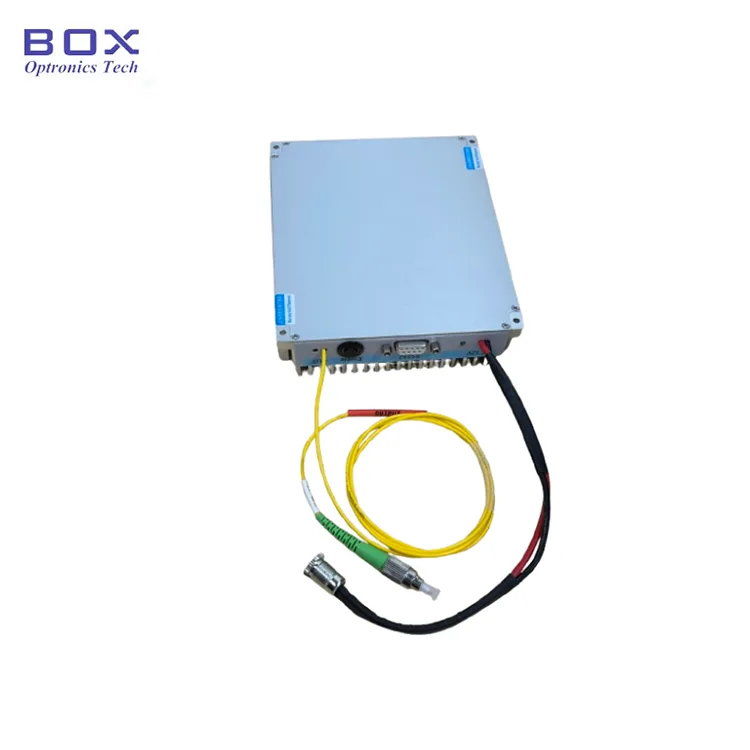

A termék bemutatása – 1550 nm-es 1 W-os szálcsatolásos lézer

Az 1550 nm-es 1W-os Fiber Coupled Laser DFB maglézert használ nagy teljesítményű optikai modullal kombinálva az egyhullámhosszú, nagy teljesítményű lézerteljesítmény eléréséhez. Nagy hullámhossz-pontossággal és magas oldalmódusú elnyomási aránnyal rendelkezik. Az opciók közé tartozik az egymódusú vagy a polarizációt fenntartó szál; az egység nagy kimenő teljesítményt kínál állítható áramerősséggel, azonnali fénykibocsátást bekapcsoláskor és felhasználóbarát kezelést, így ideális kutatói laboratóriumi használatra.

Termékleírások - 1550 nm-es 1 W-os szálcsatolt lézer

Termékjellemzők - 1550 nm-es 1 W-os szálcsatolásos lézer

● DFB seed + nagy teljesítményű nyereség fokozat architektúra, amely kiegyensúlyozza a vonalszélességet és a teljesítményt;

● Kivételes teljesítménystabilitás a hosszú távú folyamatos működés érdekében;

● SM és PM szálopciók a rugalmas rendszerintegráció érdekében;

● Asztali és modulcsomagok laboratóriumi és OEM-integrációhoz;

● 10%–100% folyamatos teljesítménybeállítás.

Termékalkalmazások – 1550 nm-es 1 W-os szálcsatolású lézer

● Koherens optikai kommunikáció tesztelése és kutatása;

● Nemlineáris optika és szuperkontinuum generálás;

● LiDAR adó fényforrás;

● Szálerősítő szivattyúzás és erősítés jellemzése.

Részletek a termékről - 1550 nm-es 1 W-os szálcsatolásos lézer

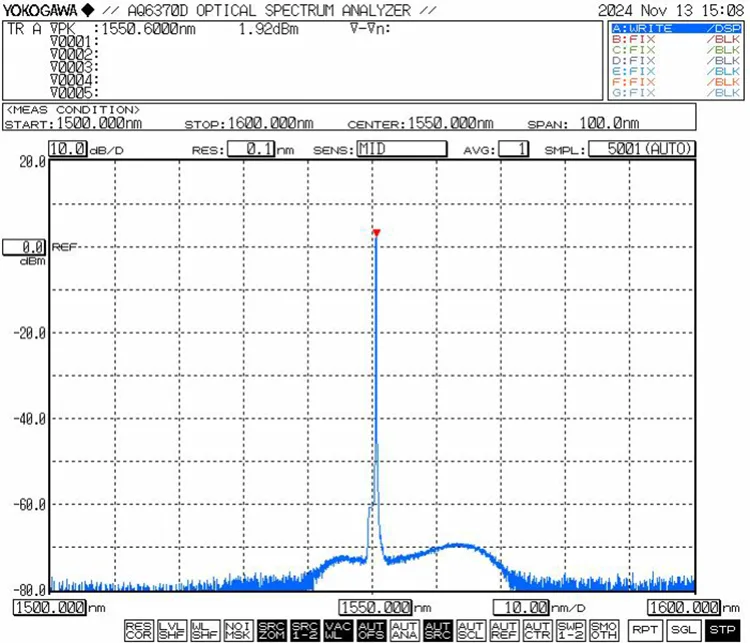

● Jellemző jelleggörbe: λ= 1550 nm, vonalszélesség ≤3 MHz, Pavg= 20 W

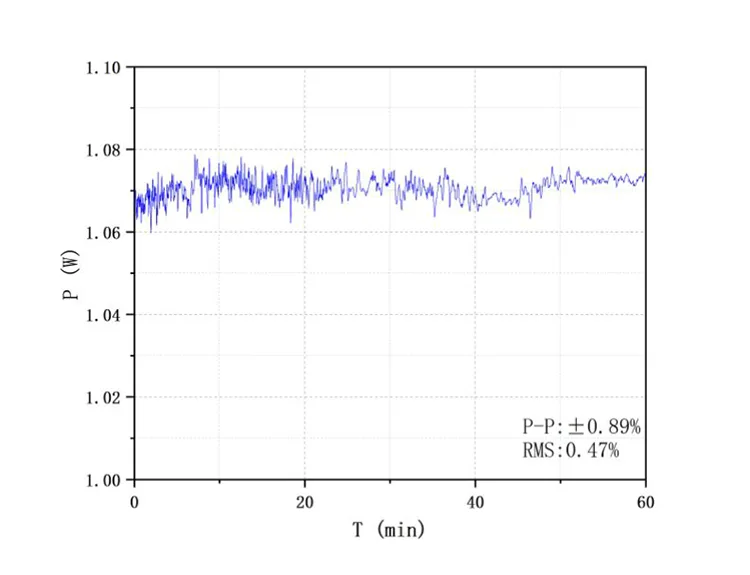

● Lézerteljesítmény és energiastabilitás (Energiastabilitási teszt@1W)

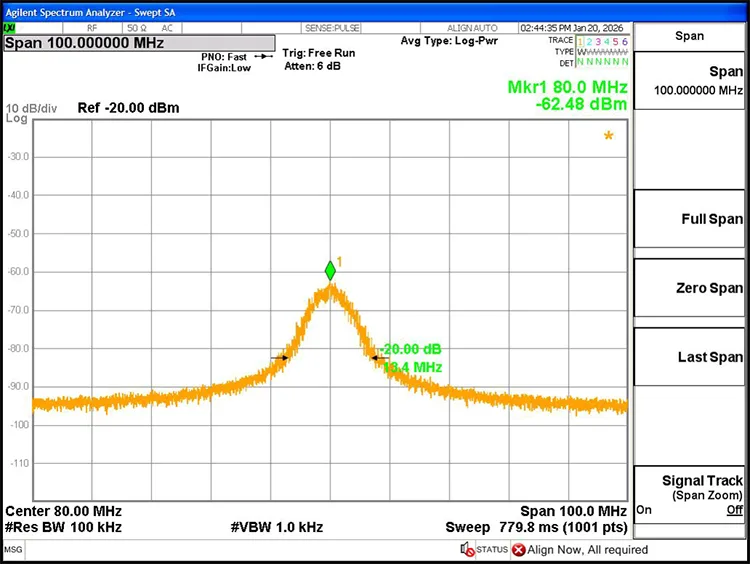

● Laser Linewidth@3dB: 0,67MHz

Rendelési információ-1550nm 1W Fiber Coupled Laser

pl.: HFL-1550-30-PM-M31

(Rendelési információ: 1550 nm-es 1W-os Fiber Coupled Laser, 1W (30dBm) kimeneti teljesítmény, PM1550szál, modulcsomag).

Adatlap és tesztlap - 1550 nm 1 W-os szálcsatolt lézer

Adatlap

Tesztlap

Árajánlat és fizetési feltételek-1550nm 1W Fiber Coupled Laser

● Ajánlattételi feltételek

(1) EXW

(2) DAP

(3) Egyéb

● Fizetési feltételek

PayPal és T/T elérhető.

Működési lépések – 1550 nm-es, 1 W-os szálcsatolt lézer

1. lépés. Kicsomagolás: Összeszerelés előtt ellenőrizze, hogy minden tartozék komplett-e.

● Standard tartozékok

2. lépés. Tápellátás: A tápcsatlakozó szabványos DC5,5×2,1 mm-es interfészt használ. Csak az eredeti, megfelelő hálózati adaptert használja (DC5V vagy DC12V). A nem megfelelő hálózati adapterek károsíthatják a fényforrást. A vásárláskor kérésre rendelkezésre áll egy U-alakú csatlakozós tápkábel a kapcsolóüzemű tápegységhez való csatlakoztatáshoz.

3. lépés. Kimeneti szál csatlakoztatása: Távolítsa el a porvédő sapkát a szálcsatlakozóról, ellenőrizze a végfelületet, hogy nincs-e szennyeződés vagy sérülés, és győződjön meg a tisztaságról, mielőtt más üvegszálas eszközökhöz vagy vizsgálóberendezéshez csatlakoztatná. A nagy teljesítményű modelleknél a fúziós illesztés javasolt.

Setp4. Csatlakoztatás a gazdagéphez: A mellékelt USB-RS232 soros adatkábellel csatlakoztassa a modult a számítógéphez. Telepítse a dedikált soros illesztőprogramot (amelyet a Box Optronics biztosít) a kommunikáció engedélyezéséhez. Az illesztőprogram nélkül a gazdagép szoftver nem tud csatlakozni a modulhoz.

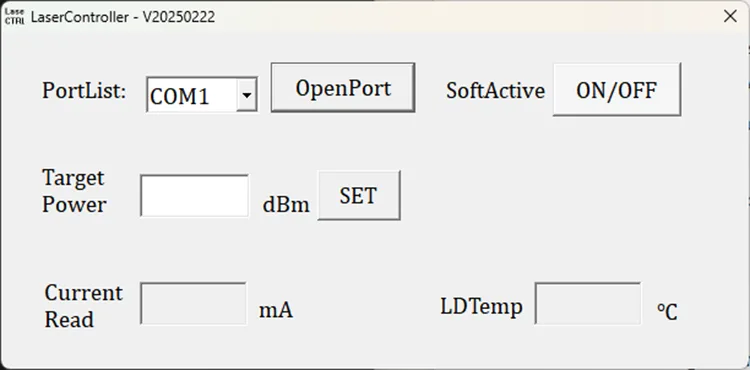

5. lépés. Vezérlőszoftver: A gazdaszoftver lehetővé teszi a kimeneti teljesítmény beállítását és a lézerkimenet vezérlését a "SoftActive" gombbal (lásd az alábbi interfész diagramot). A szoftver megjeleníti a beállított szivattyúáramot, a kimeneti teljesítményt és a hőmérséklet-felügyeleti állapotot

6. lépés. Használat után kattintson a bezárás gombra, kapcsolja ki a tápegységet, és húzza ki a szálas csatlakozást.

Használati megjegyzések és karbantartás – 1550 nm-es, 1 W-os szálcsatolású lézer

● Kerülje a szálas csatlakozók gyakori bedugását/kihúzását, hogy elkerülje a por felhalmozódását és a végfelület károsodását.

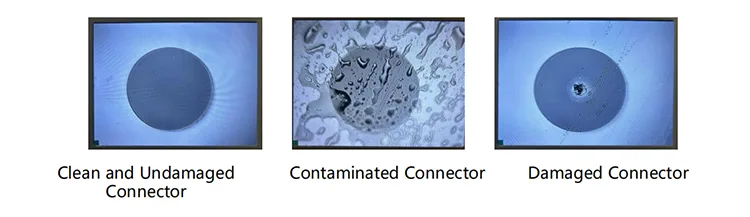

● Tisztítsa meg a szálcsatlakozókat egy szöszmentes törlőkendővel, és ellenőrizze a szálvégfelület érzékelővel a csatlakoztatás előtt. Mindig csatlakoztassa/bontsa le a szálakat áram nélkül, hogy elkerülje a végfelület megégését. A nem használt csatlakozókat porvédő sapkával fedje le.

● Kérjük, tegyen óvintézkedéseket a nedvesség, a por és a korrózió ellen; száraz helyen tároljuk.

● Hosszú távú használat esetén helyezze hűtőbordára.

Minőségbiztosítás és vevőszolgálat – 1550 nm-es 1 W-os szálcsatlakozós lézer

● Jótállási időszak:

A vásárlástól számított 1 éven belül ingyenes javítás vagy csere nem ember által okozott hibák esetén. Fizetett karbantartási szolgáltatás 1 év után elérhető.

● Kivételek az ingyenes garancia alól:

Az ingyenes jótállási időszak alatt a termékminőségi problémákból eredő hibák esetén ingyenes javítási vagy csereszolgáltatást biztosítunk. A Box Optronics azonban fenntartja a jogot, hogy a következő esetekben megtagadja az ingyenes javítási szolgáltatásokat a garanciális időszakon belül:

(1) Természetes tényezők (pl. villámcsapás, por) vagy környezeti hatások által okozott károk.

(2) A felhasználó nem megfelelő működése miatti meghibásodások.

(3) Emberi hiba által okozott nyilvánvaló fizikai sérülés.

(4) Illetéktelen szétszerelés, módosítás vagy javítás.

(5) Módosult vagy hiányos garanciacímkék a házon.

(6) Szállítás közbeni sérülés vagy elvesztés.
