SLD szélessávú fényforrás 1310 nm

Tartalomjegyzék

1. Az SLD szélessávú 1310 nm-es fényforrás bemutatása

2. Termékleírások

3. Termékjellemzők

4. Tipikus alkalmazások

5. Termékadatok

6. Rendelési információk

7. Adatlap és tesztlap

8. Árajánlat- és fizetési feltételek

9. Használati útmutató

10. Üzemeltetési megjegyzések és karbantartás

11. Minőségbiztosítás és vevőszolgálat

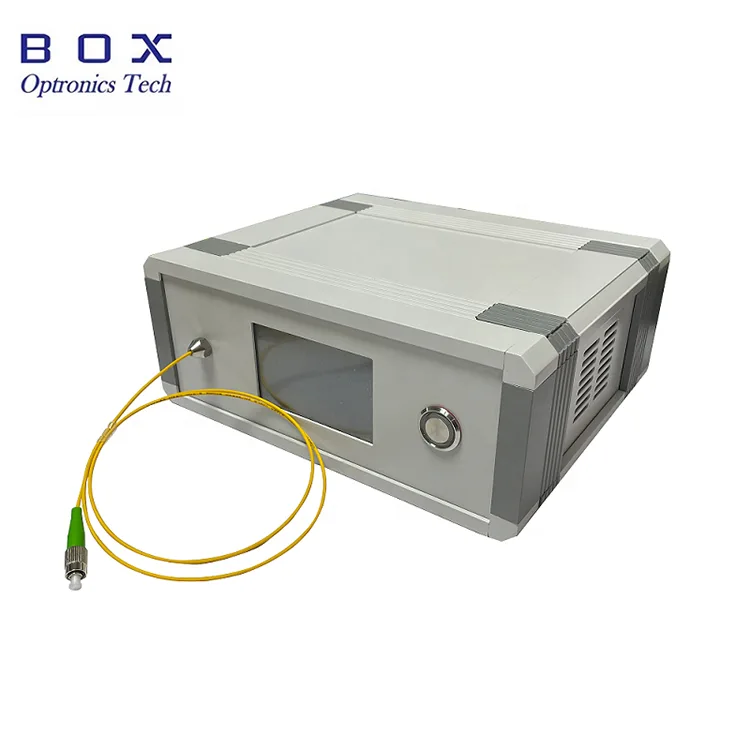

Termékismertető - SLD szélessávú fényforrás 1310 nm

Az 1310 nm-es SLD szélessávú fényforrás stabil, alacsony koherenciájú szélessávú sugárzást biztosít, jellemzően >30 nm spektrális szélességgel és 1/3/10/15 mW-on elérhető kimeneti teljesítménnyel. SMF-28e vagy PM Fibre csatolása, alacsony spektrális hullámossága és kompakt csomagja ideálissá teszi száloptikai érzékeléshez, OCT képalkotáshoz és precíziós optikai mérésekhez. Ezt az SLD szélessávú fényforrást optikai kommunikációra, orvosbiológiai képalkotásra és optikai szálas eszközök tesztelésére optimalizálták.

Termékleírások - SLD szélessávú fényforrás 1310 nm

Termékjellemzők - SLD szélessávú fényforrás 1310 nm

● 1/3/10/15mW Többféle teljesítményszint áll rendelkezésre a különböző igényekhez;l

● Széles spektrum;

● Alacsony spektrális hullámosság;

● Testreszabott csomag és méret.

Termék alkalmazások - SLD szélessávú fényforrás 1310 nm

● Fiber Optic Sensing;

● Orvosi képalkotás;

● Precíziós mérés;

● Optikai szálas eszköz teszt.

Termék részletek - SLD szélessávú fényforrás 1310 nm

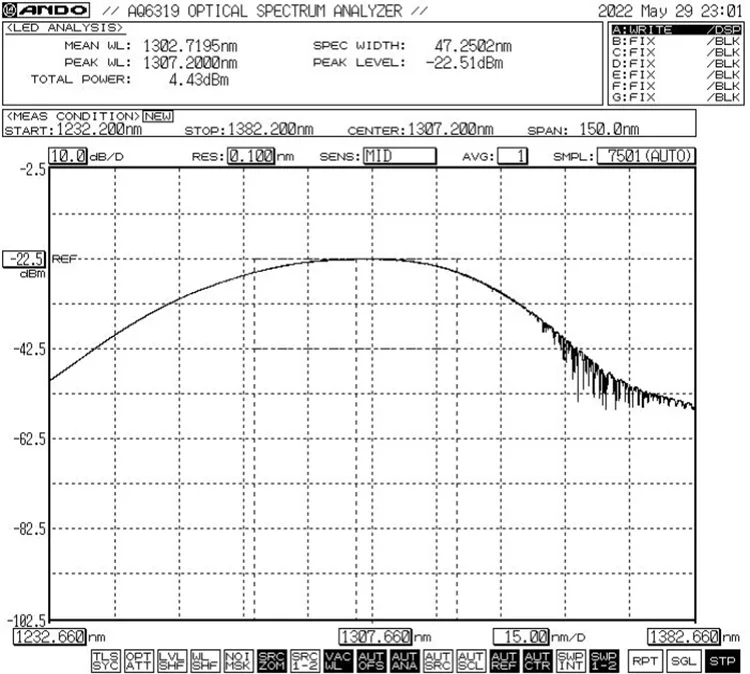

● Spektrális referencia: -3dB Sávszélesség Min.30nm

● Standard tartozékok

Rendelési információ - SLD szélessávú fényforrás 1310 nm

pl.: BSLD-1310-10SM-FA-M

(Rendelési információ: SLD szélessávú fényforrás 1310nm, 10mW kimeneti teljesítmény, SM szál, FC/APC csatlakozóval, modulcsomag).

Adatlap és tesztlap-SLD szélessávú fényforrás 1310 nm

Adatlap

Tesztlap

Árajánlat és fizetési feltételek - SLD szélessávú fényforrás 1310 nm

● Ajánlattételi feltételek

(1) EXW

(2) DAP

(3) Egyéb

● Fizetési feltételek

PayPal és T/T elérhető.

Működési lépések – SLD szélessávú fényforrás 1310 nm

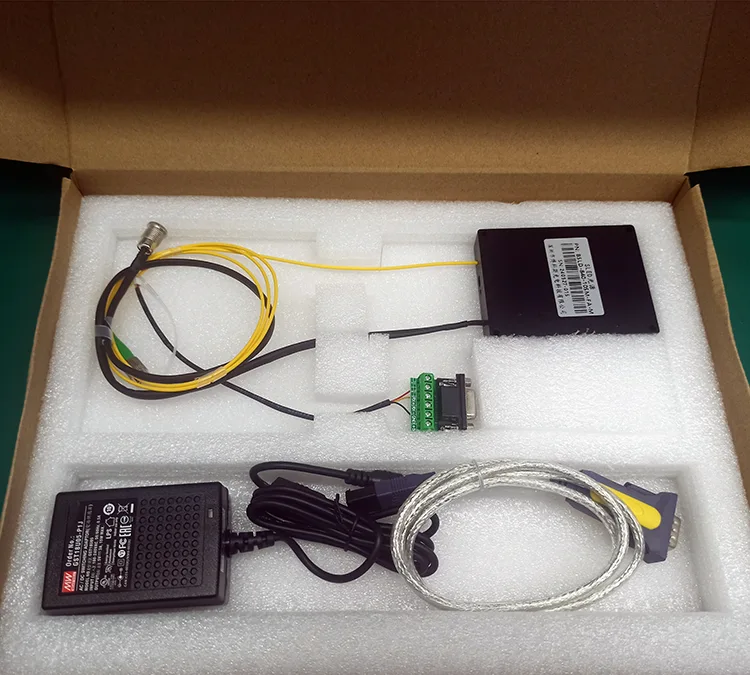

1. lépés. Kicsomagolás: Összeszerelés előtt ellenőrizze, hogy minden tartozék komplett-e.

2. lépés. Tápellátás: Egyenáramú kapcsolóüzemű tápegységhez vagy a tápellátási követelményeknek megfelelő szabályozott tápegységhez csatlakozik. Csak az eredeti, megfelelő hálózati adaptert használja (DC5V vagy DC12V). A nem megfelelő hálózati adapterek károsíthatják a fényforrást. (A hálózati adaptert a helyi feszültség szabványoknak megfelelően szállítjuk.)

3. lépés. Kimeneti szál csatlakoztatása: Nyissa ki a porvédő sapkát a szálcsatlakozónál vagy a karimánál, ellenőrizze a szál végfelületét, és csatlakoztassa a szálat vagy csatlakoztassa a szálat a vizsgálandó eszközhöz vagy teljesítménymérőhöz, miután meggyőződött arról, hogy nincs szennyeződés és sérülés.

Setp4. Csatlakozás a gazdaszámítógéphez: Használja a zöld portkábelt és az USB-RS485 DB9 adatkábelt az 1310 nm-es SLD szélessávú fényforrás és a számítógép csatlakoztatásához; a számítógépnek először telepítenie kell egy dedikált soros port illesztőprogramot az USB-RS485 soros port adatkábel azonosításához, ellenkező esetben a gazdaszámítógép szoftvere és a fényforrás modul nem csatlakoztatható és nem kommunikálhat megfelelően. Kérjük, kérdezze meg a Box Optronics-tól az illesztőprogramot.

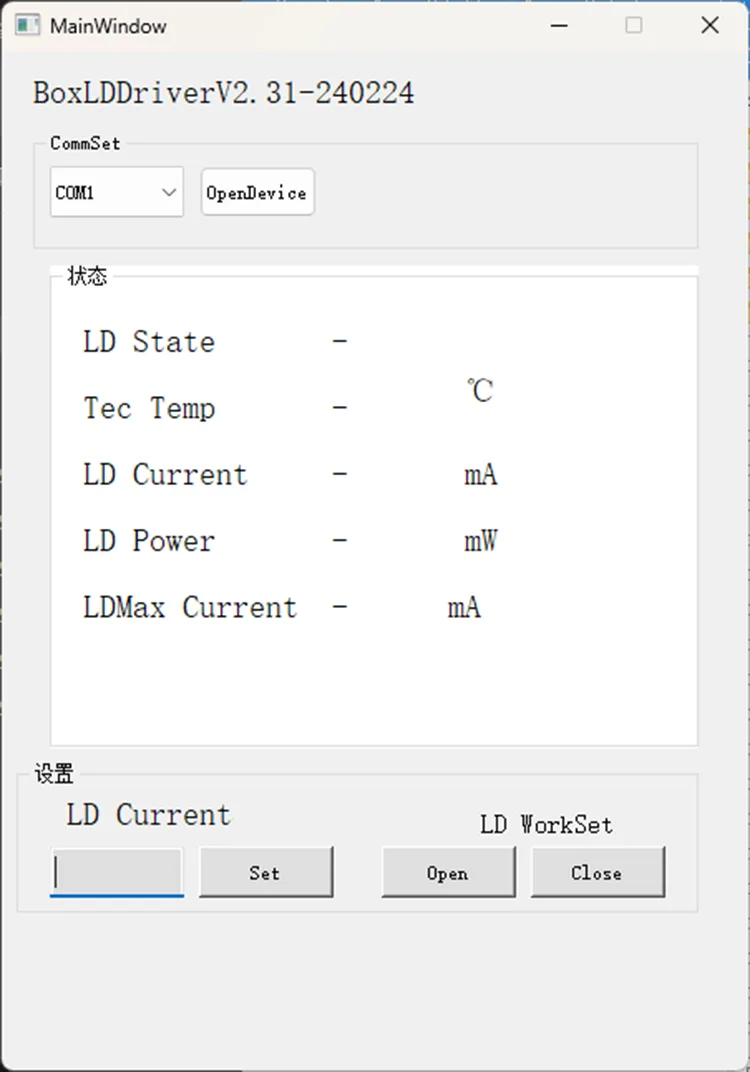

5. lépés. Vezérlőszoftver: A Box Optronics soros parancsot vagy PC-szoftvert biztosít az SLD szélessávú fényforrás LD áramának vezérléséhez 1310nm. Válassza ki a megfelelő portot, állítsa be az áramerősséget, majd kattintson a Megnyitás gombra. (A sérülések elkerülése érdekében az első üzembe helyezéskor lassan növelje meg a meghajtó áramát. Ne kapcsoljon azonnal teljes áramot.)

6. lépés. Használat után kattintson a bezárás gombra, kapcsolja ki a tápegységet, és húzza ki a szálas csatlakozást.

Használati megjegyzések és karbantartás - SLD szélessávú fényforrás 1310 nm

● Tisztítsa meg a szálcsatlakozókat egy szöszmentes törlőkendővel, és ellenőrizze a szálvégfelület-érzékelővel a csatlakoztatás előtt. Mindig csatlakoztassa/bontsa le a szálakat áram nélkül, hogy elkerülje a végfelület megégését. Az optikai csatlakozókat porvédő sapkákkal kell lefedni.

● Kerülje a szálas csatlakozók gyakori bedugását/kihúzását, hogy elkerülje a por felhalmozódását és a végfelület károsodását.

● Kérjük, tegyen óvintézkedéseket a nedvesség, a por és a korrózió ellen; száraz helyen tároljuk.

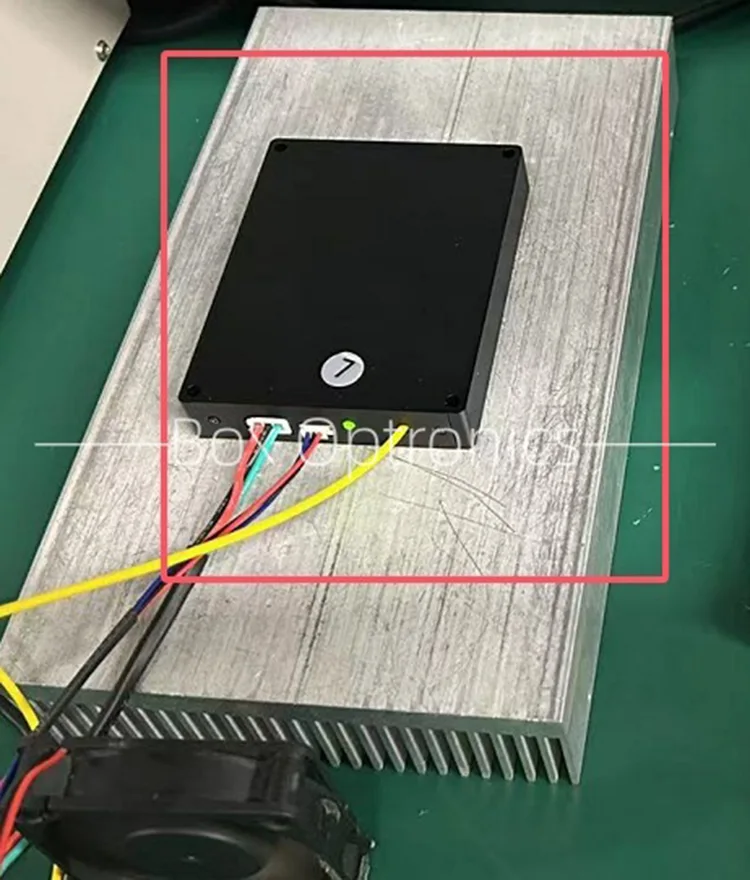

● Hosszú távú használat esetén helyezze hűtőbordára.

Minőségbiztosítás és vevőszolgálat - SLD szélessávú fényforrás 1310 nm

● Jótállási időszak:

A vásárlástól számított 1 éven belül ingyenes javítás vagy csere nem ember által okozott hibák esetén. Fizetett karbantartási szolgáltatás 1 év után elérhető.

● Kivételek az ingyenes garancia alól:

Az ingyenes jótállási időszak alatt a termékminőségi problémákból eredő hibák esetén ingyenes javítási vagy csereszolgáltatást biztosítunk. A Box Optronics azonban fenntartja a jogot az ingyenes javítási szolgáltatások megtagadására a következő esetekben a garanciális időszakon belül:

(1) Természeti tényezők (pl. villámcsapás, por) vagy környezeti hatások által okozott károk.

(2) Meghibásodások a felhasználó nem megfelelő működése miatt.

(3) Emberi hiba által okozott nyilvánvaló fizikai sérülés.

(4) Jogosulatlan szétszerelés, módosítás vagy javítás.

(5) Megváltozott vagy hiányos garanciacímkék a házon.

(6) Szállítás közbeni sérülés vagy elvesztés.
