C-sáv hangolható lézermodul

Termék áttekintése - C-sáv hangolható lézermodul

A Box Optronics C-sávos hangolható lézermodulja (ATLS4 / HTLS4 sorozat) egy kompakt, integrált hangolható lézermodul, amely lefedi a teljes C-sáv hullámhossz-tartományt és szálcsatolt kimenetet.

Az ATLS4 modell precíziós hullámhossz-hangolásra van optimalizálva, tipikus 10 pm hullámhossz-lépést, ≤100 µs hullámhossz kapcsolási időt és 5 MHz alatti szűk vonalszélességet biztosít. Ideális olyan alkalmazásokhoz, amelyek nagy spektrális pontosságot igényelnek, beleértve az FBG lekérdezést, a keskeny sávú optikai szűrő karakterizálását, a DWDM komponens tesztelését és a precíziós fotonikus méréseket.

A HTLS4 modellt gyors hullámhossz-szkennelési alkalmazásokhoz tervezték, 1 µs-ig terjedő gyors hullámhossz-hangolási választ, 1000 nm/s-ot meghaladó nagysebességű pásztázási képességet és körülbelül 1 MHz-es vonalszélességet kínál. Dinamikus FBG érzékelésre, nagy áteresztőképességű optikai alkatrészek tesztelésére és gyors spektrumgyűjtési alkalmazásokra optimalizálták.

Mindkét modell ugyanazt a mechanikai csomagot, elektromos interfészt és szálas kimeneti konfigurációt osztja meg, így a rendszertervezők az alkalmazás követelményei alapján választhatják ki a megfelelő teljesítményfokozatot anélkül, hogy megváltoztatnák a mechanikai vagy elektromos integrációt.

Főbb jellemzők - C-sáv hangolható lézermodul

• Széles C-sáv hullámhossz-hangolási tartomány: 1525–1568 nm (ATLS4) / 1525–1569 nm (HTLS4)

• Nagy hullámhossz-pontosság: ±10 pm abszolút, ±2 pm stabilitás, <3 pm ismételhetőség

• Gyors hangolási sebesség: ≤100 µs (ATLS4) / ≤1 µs (HTLS4) lépésenként

• Nagy pásztázási sebesség: >40 nm/s 22:00 lépésnél (ATLS4) / >1000 nm/s 20:00 lépésnél (HTLS4)

• Finom hullámhossz lépés: 22:00 tipikus (ATLS4) / 22:00 tipikus (HTLS4)

• Nagy kimeneti teljesítmény: >10 dBm (10 mW) a teljes hangolási tartományban

• Kiváló teljesítménystabilitás: ±0,05 dBm

• Jó teljesítménysíkság: ≤±0,3 dB

• Magas oldalmódusú elnyomási arány: >35 dB (ATLS4) / >40 dB (HTLS4)

• Alacsony relatív intenzitású zaj: <-135 dB/Hz

• Kis vonalszélesség: <5MHz (ATLS4) / ~1MHz tipikus (HTLS4), statikus

• Szabványos FC/APC szálas csatlakozó kimenet

• Kompakt modul mérete: 134x104x21 mm

• 5 V egyenáram, <5 W tipikus energiafogyasztás

• Széles működési hőmérséklet-tartomány: -20°C és +65°C között

Tipikus alkalmazások – C-sáv hangolható lézermodul

• Fiber Bragg rács (FBG) demodulációs és lekérdező rendszerek

• Optikai passzív eszköz tesztelése és jellemzése (beillesztési veszteség, visszatérési veszteség, szűrőválasz)

• DWDM komponens és hullámhosszosztásos multiplexer tesztelése

• Száloptikai érzékelőrendszerek hőmérséklet-, alakváltozás- és rezgésméréshez

• A hidak, alagutak, csővezetékek és szélturbinák lapátjainak szerkezeti állapotának ellenőrzése

• Hangolható lézerforrások optikai spektrumméréshez és elemzéshez

• Kutatás és fejlesztés fotonikai és optikai kommunikációs laboratóriumokban

• OEM-integráció az optikai teszt- és mérőberendezésekbe

Termékleírások – C-sávos hangolható lézermodul

Optikai és hullámhossz specifikációk

Mechanikai és elektromos előírások

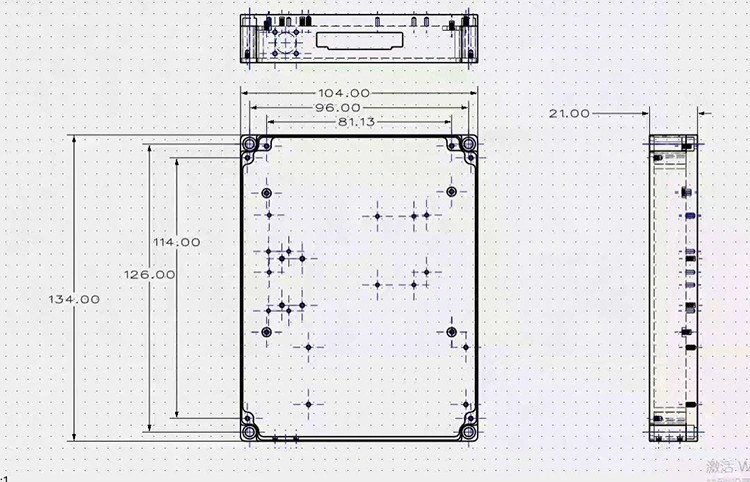

Csomag méretei - C-sáv hangolható lézermodul

A modul méretei: 134 mm (hossz) × 104 mm (szélesség) × 21 mm (magasság)

Rendelési információ - C-sáv hangolható lézermodul

Modellnómenklatúra

XTLS4-C-sáv

Példák: ATLS4-C-Band, HTLS4-C-Band

Gyakran Ismételt Kérdések (GYIK) - C-sáv hangolható lézermodul

K: Mi a különbség az ATLS4 és a HTLS4 modellek között?

V: Az ATLS4 és a HTLS4 ugyanazt a mechanikai csomagot, elektromos interfészt és szálas kimenetet osztják meg, de különböznek a hangolási sebességben, a lépésméretben és a vonalszélesség teljesítményében.

Az ATLS4 szabványos változata 10 pm hullámhossz lépésméretet, ≤100 µs egylépéses hullámhossz kapcsolási időt, >40 nm/s pásztázási sebességet (10 pm lépés) és szűk, <5 MHz vonalszélességet biztosít, így ideális nagy felbontású spektrumméréshez és precíziós optikai jellemzéshez.

A HTLS4 nagysebességű verzió ≤1 µs egylépéses hullámhossz kapcsolási időt és >1000 nm/s pásztázási sebességet biztosít 20 pm hullámhossz lépéses felbontás mellett, így ideális gyors FBG lekérdezéshez, dinamikus szálérzékeléshez és nagy áteresztőképességű optikai alkatrészek teszteléséhez.

Válassza ki a modellt a szkennelési sebesség, a hullámhossz felbontás és a jel-zaj arány alkalmazási követelményei alapján.

K: Használható ez a hangolható lézerforrás FBG lekérdező rendszerekhez?

V: Igen. Az ATLS4 és HTLS4 hangolható lézermodulok széles körben alkalmasak FBG lekérdező rendszerekre. Pontos hullámhossz-hangolási képességük, nagy hullámhossz-felbontásuk és stabil optikai kimenetük lehetővé teszi a hőmérséklet-, feszültség- és rezgésváltozások okozta FBG-hullámhossz-eltolódások pontos követését. Az ATLS4-et nagy felbontású spektrális elemzésre optimalizálták, míg a HTLS4 nagy sebességű szkennelési képességet biztosít dinamikus FBG-érzékeléshez és nagy áteresztőképességű mérésekhez.

K: Mi a kimeneti teljesítmény és a teljesítmény egyenletessége?

V: Mindkét modell >10 dBm kimeneti teljesítményt biztosít a teljes hangolási tartományban, ±0,05 dBm teljesítménystabilitás mellett és ≤±0,3 dB teljesítmény egyenletességgel. Az integrált teljesítményszabályozó hurok állandó kimeneti teljesítményt tart fenn a hullámhossz hangolásakor, csökkentve a teljesítményváltozás okozta mérési hibákat.

K: Mi a minimális rendelési mennyiség (MOQ)?

V: A MOQ 1 egység. Rugalmas rendelési mennyiségeket támogatunk, a K+F egyedi egységeitől és a prototípusgyártástól az OEM-integrációhoz szükséges mennyiségi gyártásig. Lépjen kapcsolatba értékesítési csapatunkkal a kívánt mennyiségre vonatkozó konkrét árakért.

Adatlap-C-sáv hangolható lézermodul

ATLS4-C-sáv hangolható lézermodul

HTLS4-C-sáv hangolható lézermodul

Lead Time-C-sáv hangolható lézermodul

• Normál gyártás: 1–2 hét

• Tömegrendelések: A gyártási ütemtervért forduljon hozzánk

• Egyedi rendelések: 3–4 hét

• Nemzetközi szállítás: ~5 munkanap (DHL/UPS/FedEx Express)

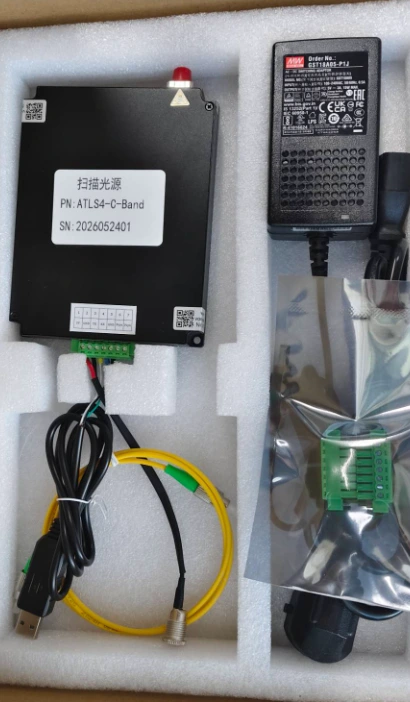

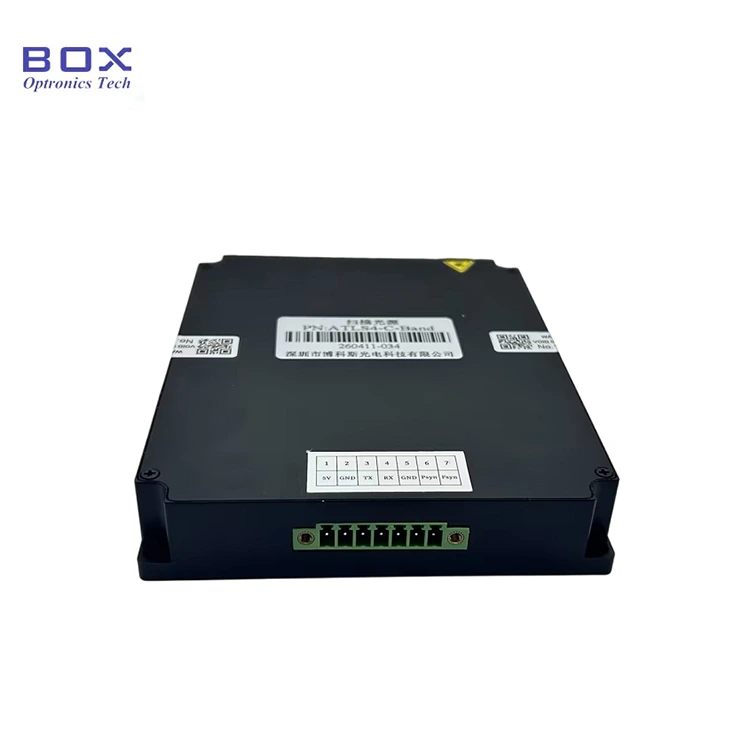

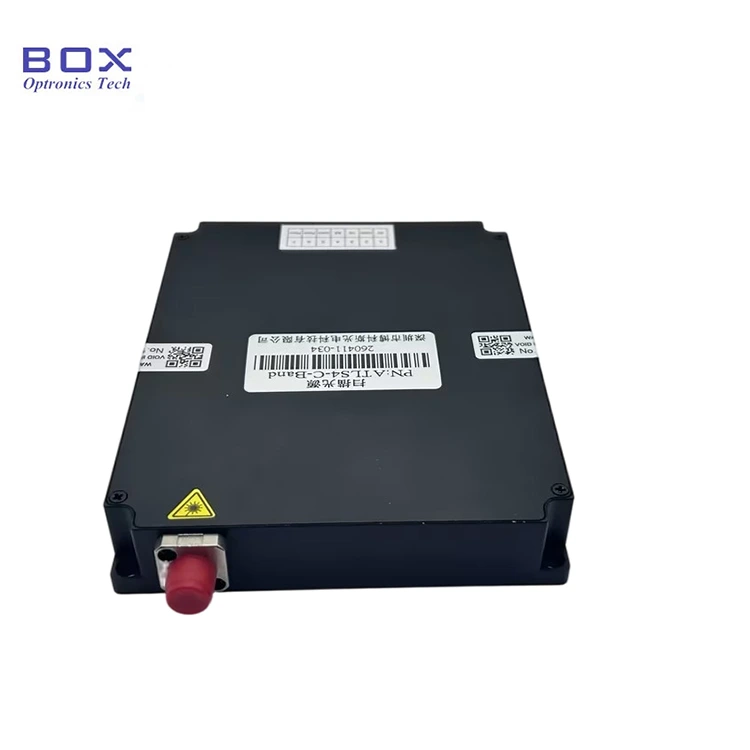

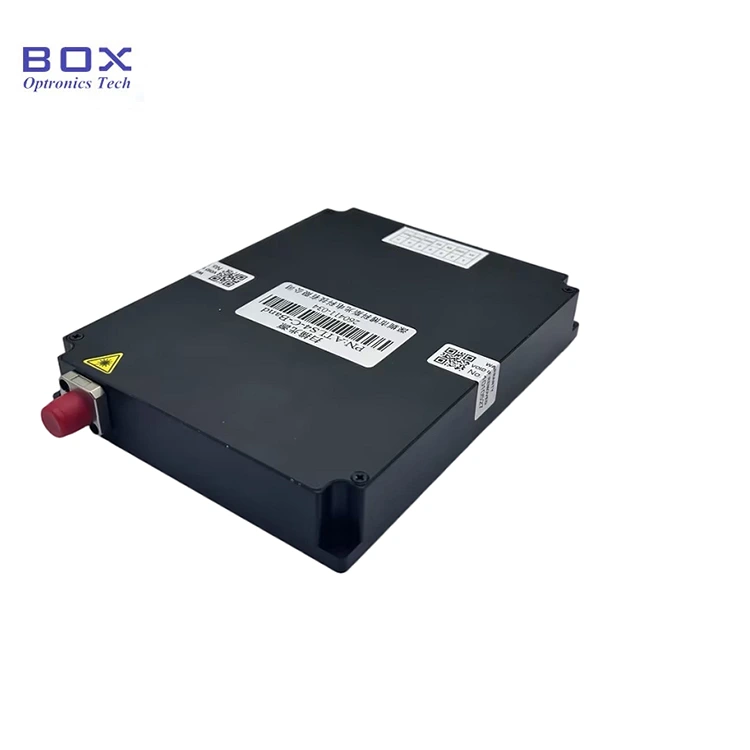

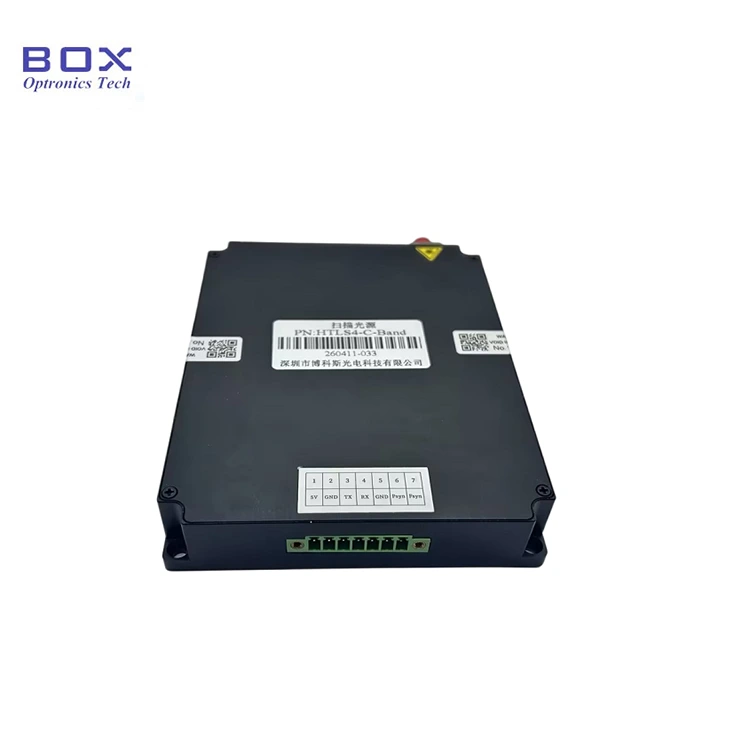

Fénykép a tényleges termékről - C-sáv hangolható lézermodul
