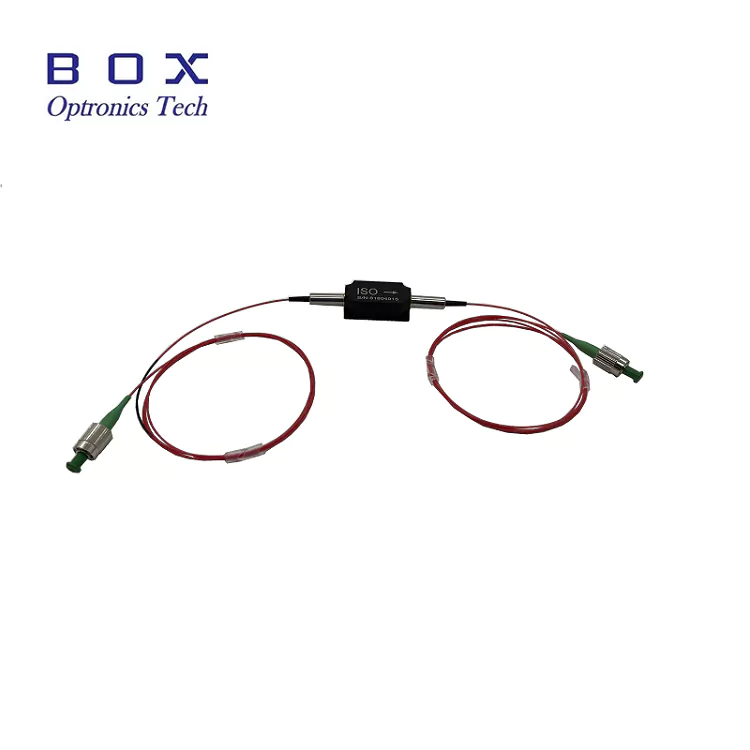

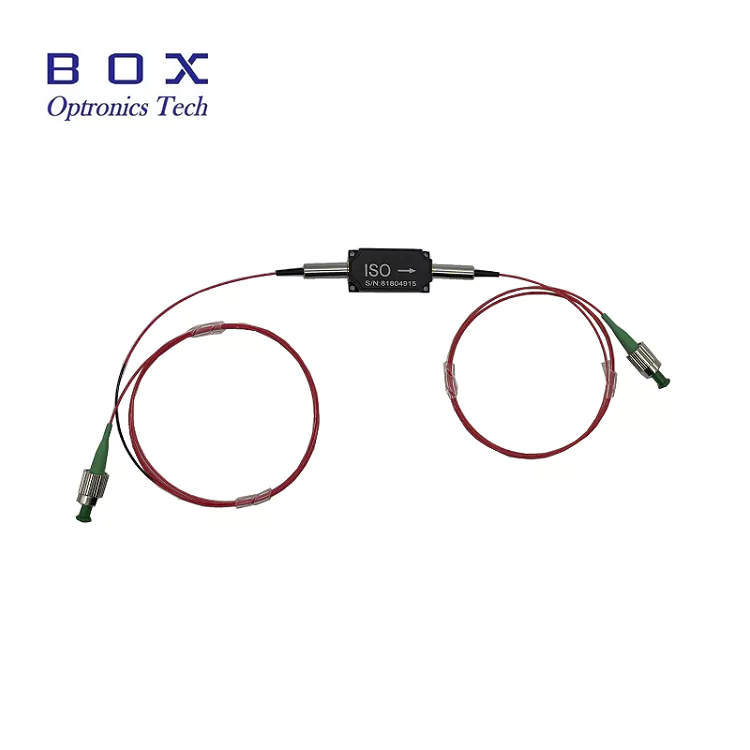

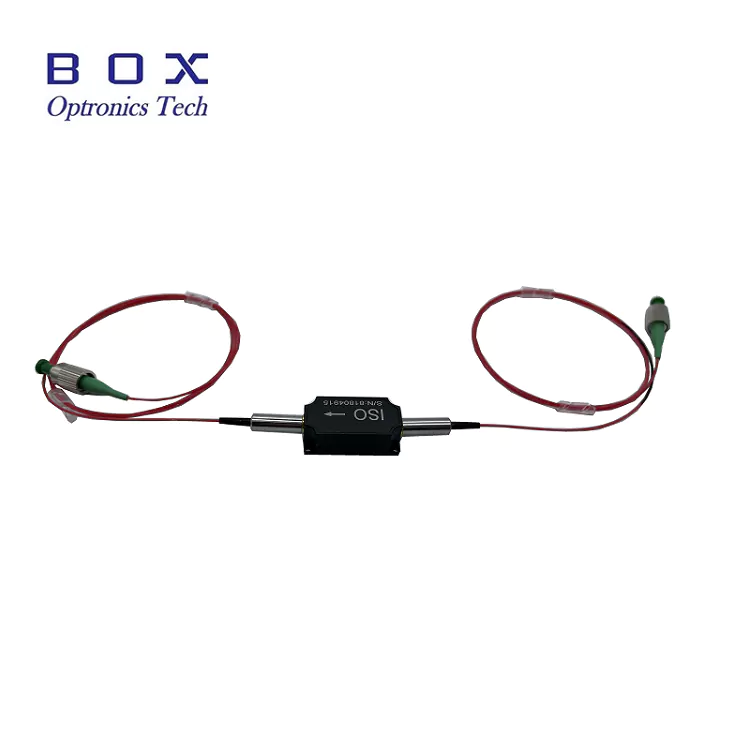

850nm nagy teljesítményű keringető

A Box Optronics szállítja a 850 nm-es nagyteljesítményű keringtetőt, egy nagy teljesítményű passzív optikai komponenst, amelyet száloptikai rendszerekben a fény irányának precíz szabályozására terveztek. Ez a 3 portos keringetőszivattyú lehetővé teszi a nem kölcsönös átvitelt, az optikai jelek szekvenciális továbbítását portról portra, miközben megőrzi a kiváló optikai teljesítményt.

A tipikus, akár 1,0 dB-es beillesztési veszteséggel, a tipikusan 25 dB-es magas szigeteléssel és a magas, legalább 45 dB-es visszatérési veszteséggel ez a keringetőszivattyú ideális nagy teljesítményű, 850 nm-es alkalmazásokhoz. Támogatja a teljes átlagos teljesítmény kezelését akár 500mW/1W/5W/10W-ig a portokon keresztül, így alkalmas az igényes üvegszálas lézer- és erősítőrendszerekhez.

A kompakt, 58 × 28 × 26 mm-es, 780 LE-s rostszalaggal ellátott 850 nm-es nagy teljesítményű keringetőszivattyú stabilitást és megbízható, hosszú távú teljesítményt kínál.

Főbb jellemzők

• Magas szigetelés: 25 dB tipikus csúcsszigetelés, minimum 22 dB

• Alacsony beillesztési veszteség: 1,0 dB tipikus, 1,5 dB maximum

• Magas visszatérési veszteség: minimum 45 dB (bemenet/kimenet)

• Alacsony polarizációtól függő veszteség (PDL): ≤0,15 dB

• Nagy teljesítmény: akár 500mW, 1W, 5W, 10W

• Nagy csúcsteljesítmény: <10 kW ns impulzusos működéshez

• Magas áthallás-elnyomás: minimum 45 dB

• Kompakt és robusztus csomag kialakítás: 58×28×26 mm

• 780 LE-s szálas pigtail nagy teljesítményű alkalmazásokhoz

• Kiváló megbízhatóság és hosszú távú stabilitás

• 3 portos, nem reciprok fényáteresztés

• Széles üzemi hőmérséklet tartomány: +10°C és +50°C között

Tipikus alkalmazások

• Száloptikai érzékelő rendszerek

• Száloptikai műszerek és tesztberendezések

• 850nm-es szálas lézerrendszerek

• Orvosbiológiai képalkotó és OCT rendszerek

• Kutató-fejlesztő laboratóriumok

• Elosztott visszacsatolású (DFB) lézervédelem

Műszaki előírások

Optikai specifikációk (T=25°C)

Mechanikai és környezetvédelmi előírások

*Megjegyzés: A fenti specifikációk csatlakozó nélküli eszközökre vonatkoznak. Csatlakozós készülékeknél a kezelési teljesítmény 1W-re van korlátozva, a beillesztési veszteség 0,3 dB-lel nagyobb, a visszatérési veszteség 5 dB-lel kisebb, a kioltási arány pedig 2 dB-lel kisebb.

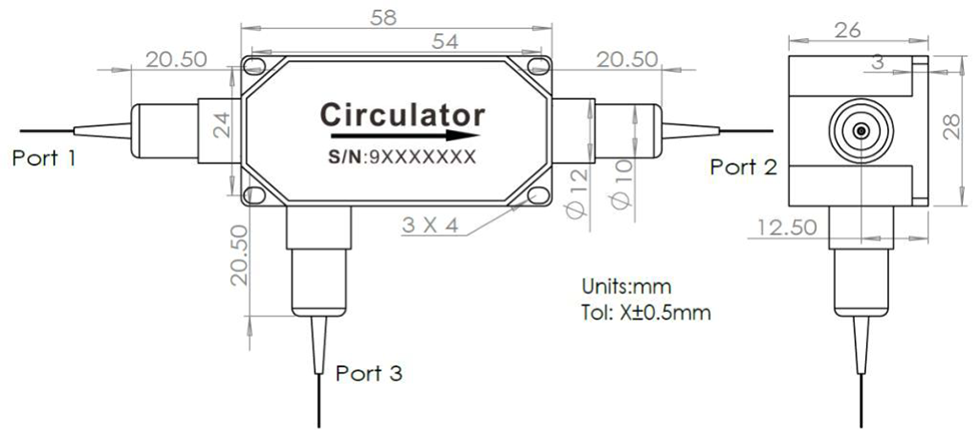

A csomag méretei

A 850 nm-es nagy teljesítményű keringtető kompakt, robusztus házba van csomagolva, a következő méretekkel (egység: mm):

• Csomag mérete: 58 × 28 × 26 mm

• 3 portos konfiguráció fiber pigtailekkel

• 4 rögzítőfurat a biztonságos telepítéshez

• Tűrés: ±0,5 mm

Port konfiguráció

Ez a 3 portos optikai keringető lehetővé teszi az egyirányú optikai jel továbbítását 1 → 2 → 3 → 1 sorrendben:

• 1. port → 2. port: Alacsony beillesztési veszteségű előre átvitel

• 2. port → 3. port: Visszaszórt/visszavert jelek irányítása

• 3-as port → 1-es port: előre irányuló átvitel, amely befejezi a keringési hurkot, miközben fenntartja a nagy szigetelést a hátrafelé

Az eszköz nem reciprok optikai kialakítást alkalmaz az irányított jelterjedés és a nem szomszédos portok közötti hatékony leválasztás érdekében, így ideális szálérzékeléshez, lézervédelemhez és optikai mérőrendszerekhez.

Működési elv

A 850 nm-es nagy teljesítményű optikai keringtető egy passzív, többportos, nem reciprok eszköz, amely az optikai jeleket szekvenciális 1 → 2 → 3 → 1 irányban továbbítja, lehetővé téve az irányjelkezelést az optikai rendszerekben.

Az eszköz a Faraday-féle forgási effektuson alapul, polarizációfüggő optikai útválasztó komponensekkel kombinálva.

Működési elv:

• Faraday Rotator: rögzített nem-reciprok polarizációs forgást vezet be (általában 45°), független a terjedési iránytól

•Polarizációs útválasztó optika: közvetlen optikai jelek a polarizációs állapot alapján

•Nem-reciprok átvitel: biztosítja az irányított jeltovábbítást nagy szigeteléssel a visszirányú terjedési utak között

Főbb funkciók:

• Elválasztja az előre és hátra terjedő optikai jeleket

•Megvédi a lézerforrásokat a visszaverődéstől

•Lehetővé teszi a kétirányú működést száloptikai érzékelő- és lézerrendszerekben

•Támogatja a jelútválasztást a mérési és érzékelési architektúrákban

Miért válassza a Box Optronics-t?

• Szigorú minőség-ellenőrzés 100%-os teszteléssel a szállítás előtt

• Versenyképes árképzés stabil tömeges szállítási lehetőséggel

• Rugalmas testreszabási lehetőségek a hullámhosszhoz, a teljesítményhez, az optikai szálhoz és a csatlakozókhoz

• 7×24 órás technikai támogatás és gyors reagálás

• Mintavizsgálat áll rendelkezésre az értékeléshez

• Globális szállítás DHL, UPS és FedEx expressz kézbesítéssel

Rendelési információk

Modellnómenklatúra

HPCIR - XXX - X - X - X - X - XX - XX

Példa: HPCIR - 850 - 1 - 1 - 1 - 0 - 10 - FA

850 nm-es nagy teljesítményű keringető, 780 LE-s szál, 900 μm laza cső, 1 méteres szálhossz, 58x28x26 mm-es csomag, 10 W-os kezelési teljesítmény, FC/APC csatlakozó

Elérhető testreszabási lehetőségek

• Középső hullámhossz: 830 nm, 850 nm, egyéb hullámhossz kérésre

• Teljesítmény: 500mW, 1W, 5W, 10W, nagyobb teljesítmény áll rendelkezésre egyedi kialakításokhoz

•Száltípus: 780 LE, egyéb speciális szálak

• Szálhossz: 0,5 m, 0,8 m, 1 m, 1,5 m, 2 m (egyedi hosszúságok állnak rendelkezésre)

•Pigtail típus: 250 μm csupasz szál, 900 μm laza cső, 3,0 mm laza cső

• Csatlakozó típusa: FC/UPC, FC/APC, SC/APC, LC/APC vagy egyedi csatlakozók

•Csomagméret: Szabványos 58x28x26mm vagy egyedi csomagméretek

• Kérésre 4 portos keringtető konfigurációk is elérhetők

Egyedi igényekkel kapcsolatban kérjük, forduljon értékesítési csapatunkhoz.

Adatlap és tesztjelentés

Minden 850 nm-es nagy teljesítményű keringetőt átfogó tesztjelentéssel szállítunk, amely dokumentálja a mért teljesítményparamétereket. Az adatlap PDF fájl részletes specifikációkat és teljesítménygörbéket tartalmaz.

• Egyedi vizsgálati jelentés minden egységhez mellékelve

Adatlap

Árajánlat és fizetési feltételek

Idézet feltételei

•EXW (ex Works): Ajánlott, ha rendelkezik DHL/UPS/FedEx fiókkal. Az Ön fiókja használatával szállítunk; szállítási költséget nem számolunk fel.

•DAP (helyre kézbesítve): Ha nem rendelkezik futárszámlával, előre fizetett fuvarozással is megoldjuk a szállítást.

•Egyéb feltételek: Kérjük, lépjen kapcsolatba velünk, hogy megbeszéljük.

Fizetési feltételek

•PayPal: Gyors és biztonságos fizetés mintákért és kis megrendelésekért

•T/T (banki átutalás): Normál fizetési mód normál gyártási rendelésekhez

• Alibaba Trade Assurance: Biztonságos megrendelésvédelem az online tranzakciókhoz vevői garanciával

• Rugalmas fizetési feltételek: hosszú távú vagy stratégiai partnerek számára alkuképes

Átfutási idő

•Szabvány gyártás: ~10-15 munkanap

•Egyedi konfigurációk: 15-20 munkanap

• Mennyiségi rendelések: Kérjük, lépjen kapcsolatba a gyártás ütemtervével

•Nemzetközi szállítás: ~3-5 munkanap (DHL/UPS/FedEx express)

• Gyorsított szolgáltatás: Kérésre elérhető

Üzemeltetési megjegyzések és kezelés

ESD védelem

Míg az optikai keringtetők passzív eszközök, megfelelő kezelésre van szükség a teljesítmény és a megbízhatóság fenntartásához.

•Tiszta, pormentes felületen dolgozzon

•Ne érintse meg közvetlenül a szál végfelületeit

• Ha nem használja, tartsa a csatlakozókon porvédő sapkát

• Használjon megfelelő ESD védelmet a kezelés és a telepítés során

Fiber kezelés

• Kerülje el a szál túlzott meghajlását

•Ne húzza vagy csavarja a szálas copfokat

• Csatlakoztatás előtt tisztítsa meg a szálas csatlakozókat

• Mindig használjon porvédő sapkát, ha a csatlakozó nincs használatban

• Használat előtt ellenőrizze, hogy nem sérült-e a szál vége

Energiagazdálkodási szempontok

•Győződjön meg arról, hogy a teljes bemeneti teljesítmény nem haladja meg a névleges maximumot

• A túlterhelés elkerülése érdekében használjon megfelelő teljesítmény-felügyeletet

•Tegye lehetővé a megfelelő hőelvezetést nagy teljesítményszinten

•A nagy teljesítményű folyamatos működés érdekében hűtőbordára szerelje fel

•Megjegyzés: A csatlakozóval felszerelt eszközök csökkentett teljesítményűek (max. 1 W)

•Kerülje a hirtelen teljesítményugrásokat, amelyek meghaladhatják a névleges csúcsteljesítményt

Telepítés és szerelés

• Rögzítse biztonságosan a keringetőszivattyút a 4 rögzítőfurat segítségével

• Biztosítsa a megfelelő beállítást a további veszteségek minimalizálása érdekében

• Hagyjon elegendő helyet a szál hajlítási sugarának

• A megbízhatóság érdekében a megadott hőmérsékleti tartományon belül működjön (+10°C és +50°C között)

•Kerülje el a szálas pigtailek mechanikai igénybevételét

• Biztosítsa a megfelelő port tájolást a jel megfelelő irányításához
