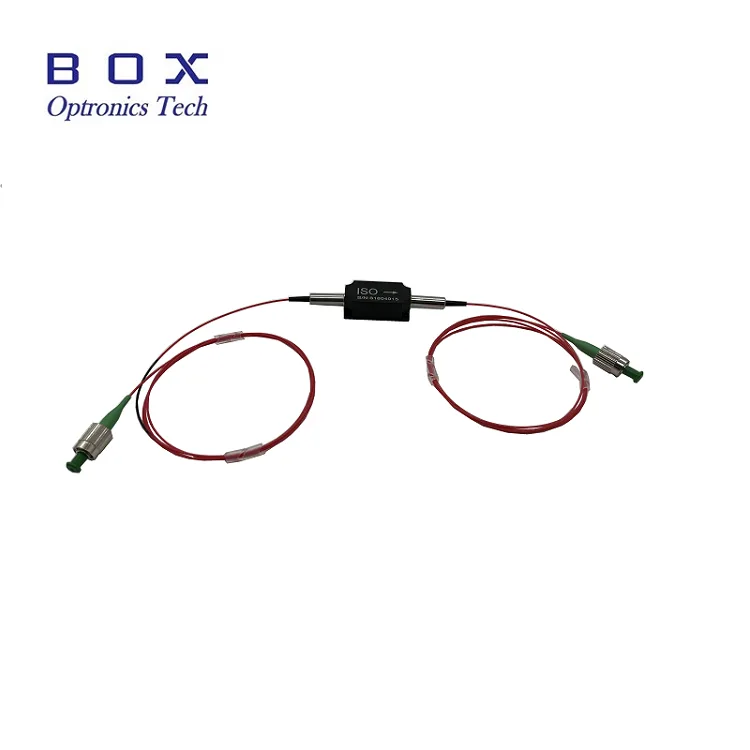

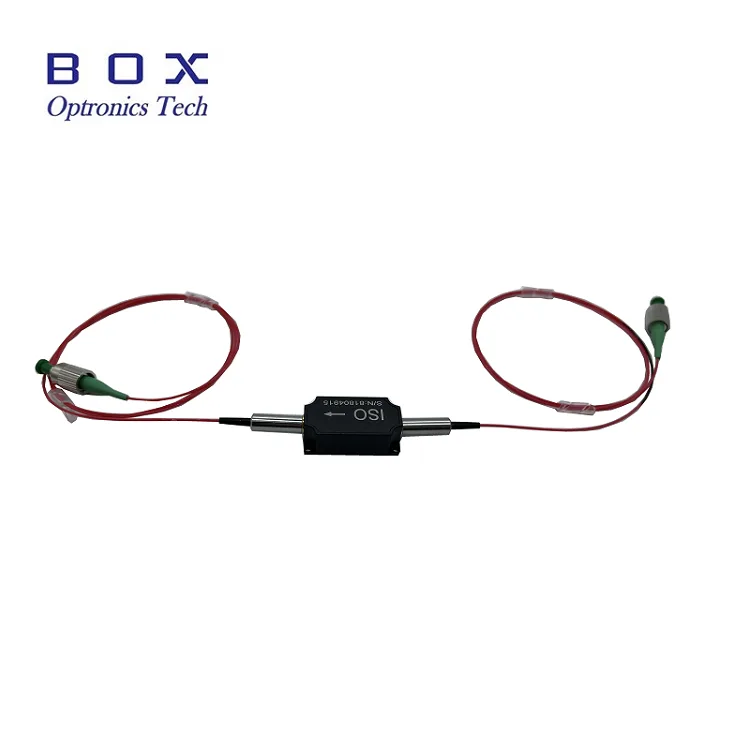

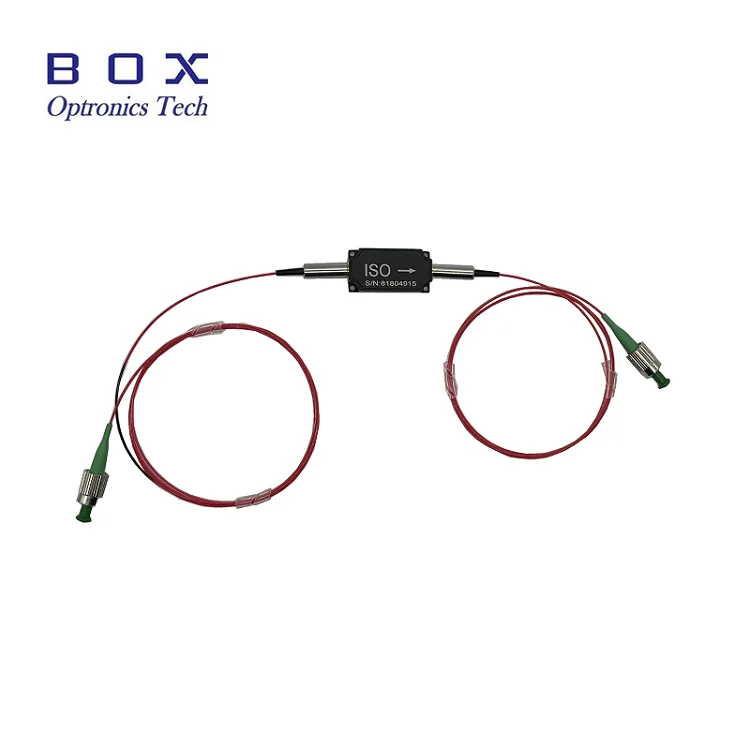

850 nm-es nagy teljesítményű optikai leválasztó

A Box Optronics biztosítja a 850 nm-es nagy teljesítményű optikai leválasztót, egy passzív optikai komponenst, amely az optikai rendszerek védelmét szolgálja a káros visszaverődésektől. Ez a nagy teljesítményű leválasztó kivételes, akár 35 dB-es szigeteléssel, rendkívül alacsony, tipikusan 0,8 dB-es beillesztési veszteséggel rendelkezik, és támogatja a nagy teljesítményű kezelést akár 500 mW/1W/5W/10W átlagos teljesítményig.

A kompakt, 58 × 28 × 26 mm-es, 780 LE-s rostszalaggal ellátott tokozásban elhelyezett szigetelő kiemelkedő megbízhatóságot és stabilitást biztosít az igényes alkalmazásokhoz. Legyen szó szálas lézerekről, OCT-rendszerekről, optikai erősítőkről vagy tesztműszerekről, a Box Optronics kiváló minőségű leválasztókat kínál szigorú minőségellenőrzéssel és globális műszaki támogatással.

Főbb jellemzők

● Magas szigetelés: akár 35 dB tipikus csúcsszigetelés

● Alacsony beillesztési veszteség: tipikus 0,8 dB, maximum 1,2 dB

● Magas visszatérési veszteség: 45 dB

● Magas kioltási arány a polarizációt fenntartó változatoknál

● Nagy teljesítmény: 500mW/1W/5W/10W átlagos teljesítmény

● Alacsony polarizációtól függő veszteség (PDL): <0,15 dB

● Kompakt és robusztus csomagolás

● SM-szál/PM-szál/vagy más szálas copf

● Nagy megbízhatóság és hosszú távú stabilitás

● Széles működési hőmérséklet-tartomány: -40°C és +85°C között

Tipikus alkalmazások

● Optikai teszt- és mérőműszerek

● 840 nm/850 nm optikai koherencia tomográfia (OCT) rendszerek

● 850 nm-es szálas lézerrendszerek és magforrások

● Száloptikai érzékelőrendszerek (interferometrikus érzékelés)

● Kutató és fejlesztő laboratóriumok

● Orvosbiológiai képalkotás és diagnosztika

Műszaki előírások

Optikai specifikációk (T=25°C)

Mechanikai és környezetvédelmi előírások

Termék részletek

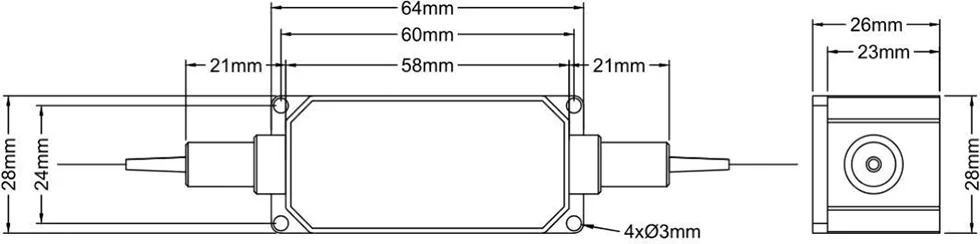

A csomag méretei

A szigetelő kompakt, robusztus műanyag házba van csomagolva, a következő méretekkel (egység: mm):

Működési elv

A 850 nm-es, nagy teljesítményű, szálcsatolt optikai leválasztó egy passzív optikai alkatrész, amely nem kölcsönös fényáteresztést biztosít, lehetővé téve az előremenő optikai jelek áthaladását, miközben blokkolja a visszaverődést a szál alapú rendszerekben.

A készülék a polarizációs optikával kombinált Faraday rotációs effektuson alapul, és elérhető egymódusú szálas (SMF) és polarizációt fenntartó szálas (PMF) változatban is, lehetővé téve a különböző optikai rendszerekbe való rugalmas integrációt.

● Előre irány: A fény minimális beillesztési veszteséggel halad át

● Fordított irány: A visszavert fényt nagy szigeteléssel blokkolja

● Megvédi a lézerdiódákat és az erősítőket a visszaverődés okozta sérülésektől és zajoktól

● Javítja a rendszer stabilitását és csökkenti az intenzitászajt (RIN)

Miért válassza a Box Optronics-t?

● ✓ Szigorú minőség-ellenőrzés 100%-os teszteléssel a szállítás előtt

● ✓ Versenyképes árképzés stabil tömeges szállítási lehetőséggel

● ✓ Rugalmas testreszabási lehetőségek a hullámhosszra, a teljesítményre és az optikai szálra vonatkozóan

● ✓ 7 × 24 órás technikai támogatás és gyors válaszadás

● ✓ Mintavizsgálat áll rendelkezésre az értékeléshez

● ✓ Globális szállítás DHL, UPS, FedEx expressz kézbesítéssel

Rendelési információk

Modellnómenklatúra

HPIS/HPMIS - XXX -X - X - X - X - XX - XX

Példa:HPIS -850 -0 -1 -1 -0 -00- FA

850 nm-es nagy teljesítményű optikai leválasztó, SM szál, 900 um laza cső, 1 m szálhossz, méret: 58x28x26 mm, 500 mW kezelési teljesítmény, FC/APC csatlakozó

Elérhető testreszabási lehetőségek

● Középső hullámhossz: 850 nm, 980 nm, 1030 nm, 1064 nm, 1310 nm, 1550 nm

● Névleges teljesítmény: 0,5 W, 1 W, 2 W, 5 W, 10 W, nagyobb teljesítmény áll rendelkezésre

● Száltípus: 780 LE, SMF-28, PM1550, egyéb speciális szálak

● Szálhossz: 0,5 m, 1 m, 1,5 m, 2 m (egyedi hosszúságok)

● Pigtail típus: 900 um laza cső, 3,0 mm laza cső, csupasz szál

● Csomagméret: Szabványos vagy egyéni csomagméretek

Egyedi igényekkel kapcsolatban forduljon értékesítési csapatunkhoz:

E-mail: sales06@boxoptronics.com

Tel: +86-13322933691

Weboldal: www.boxphotonics.com

Adatlap és tesztjelentés

Minden egységhez tartozik egy átfogó vizsgálati jelentés, amely dokumentálja a mért teljesítményparamétereket. Az adatlap PDF fájl részletes specifikációkat tartalmaz.

● Egyedi vizsgálati jelentés minden egységhez mellékelve

Adatlap

Árajánlat és fizetési feltételek

Idézet feltételei

● EXW (ex Works): DHL/UPS/FedEx fiókkal rendelkezők számára ajánlott. Az Ön fiókja használatával szállítunk; nem számolunk fel szállítási költséget.

● DAP (Helyszínre kézbesítve): Ha nem rendelkezik futárfiókkal, meg tudjuk szervezni a szállítást előre fizetett fuvarozással.

● Egyéb feltételek: Vegye fel velünk a kapcsolatot, hogy megbeszéljük.

Fizetési feltételek

● PayPal: Gyors és biztonságos fizetés a mintákért és a kis megrendelésekért

● T/T (banki átutalás): Normál fizetési mód normál gyártási rendelésekhez

● Alibaba Trade Assurance: Biztonságos megrendelésvédelem az online tranzakciókhoz vevői garanciával

● Rugalmas fizetési feltételek: hosszú távú vagy stratégiai partnerekkel alkuképes

Átfutási idő

● Normál gyártás: ~10 munkanap

● Egyéni konfigurációk: 15-20 munkanap

● Tömegrendelések: Vegye fel a kapcsolatot a gyártás ütemtervével kapcsolatban

● Nemzetközi szállítás: ~3-5 munkanap (DHL/UPS/FedEx express)

● Gyorsított szolgáltatás: kérésre elérhető (további díjat számíthat fel)

Üzemeltetési megjegyzések és kezelés

ESD védelem

Bár az optikai leválasztók passzív eszközök, a megfelelő kezelés továbbra is szükséges a teljesítmény és a megbízhatóság fenntartásához.

● Tiszta, szöszmentes kesztyűvel kezelje a szennyeződés elkerülése érdekében

● Tiszta, pormentes felületen dolgozzon

● Ne érintse meg közvetlenül a szál végfelületeit

● Ha nem használja, tartsa porvédő sapkát a csatlakozókon

Fiber kezelés

● Kerülje el a szál túlzott hajlítását (minimális hajlítási sugár: 30 mm)

● Ne húzza vagy csavarja a szálas copfokat

● A csatlakozás előtt tisztítsa meg a szálas csatlakozókat izopropil-alkohollal

● Mindig használjon porvédő sapkát, ha a csatlakozó nincs használatban

● Használat előtt ellenőrizze, hogy nem sérült-e a szál vége

● Ne lépje túl a maximális húzóterhelést

Energiagazdálkodási szempontok

● Győződjön meg arról, hogy a bemeneti teljesítmény nem haladja meg a névleges maximumot

● Használjon megfelelő teljesítmény-felügyeletet a túlterhelés elkerülése érdekében

● Tegye lehetővé a megfelelő hőelvezetést nagy teljesítményszinten

● Rögzítse hűtőbordára a nagy teljesítményű folyamatos működés érdekében

Telepítés és szerelés

● Rögzítse biztonságosan a leválasztót a 4 rögzítőfurat segítségével

● Gondoskodjon a megfelelő igazításról a további veszteségek minimalizálása érdekében

● Hagyjon elegendő helyet a szál hajlítási sugarának

● A megbízhatóság érdekében a meghatározott hőmérsékleti tartományon belül működjön

● Kerülje el a szálas copfok mechanikai igénybevételét

Minőségbiztosítás és vevőszolgálat

Jótállási időszak

A Box Optronics a vásárlástól számított 12 hónapig garantálja, hogy ez a termék anyag- és gyártási hibáktól mentes. A jótállási idő alatt a hibás termékeket saját belátásunk szerint, díjmentesen megjavítjuk vagy kicseréljük.

Garanciális kizárások

Az alábbi feltételekre nem terjed ki az ingyenes garancia:

● Természetes tényezők (villámcsapás, árvíz stb.) vagy környezeti hatások által okozott károk

● Nem megfelelő működés vagy a felhasználó általi helytelen használat miatti meghibásodások

● Emberi hiba okozta nyilvánvaló fizikai sérülés

● Illetéktelen szétszerelési, módosítási vagy javítási kísérletek

● Módosult vagy hiányos garanciacímkék a házon

● A szállítás utáni sérülés vagy elvesztés

● A maximális névleges teljesítmény vagy a működési feltételek túllépése által okozott károk

Értékesítés utáni támogatás

● Gyors válaszidő: munkanapokon 24 órán belül

● Távoli hibaelhárítás és alkalmazástámogatás

● Fizetett karbantartási szolgáltatás elérhető a garanciális időszak után

● Egyéni műszaki tanácsadói szolgáltatások
