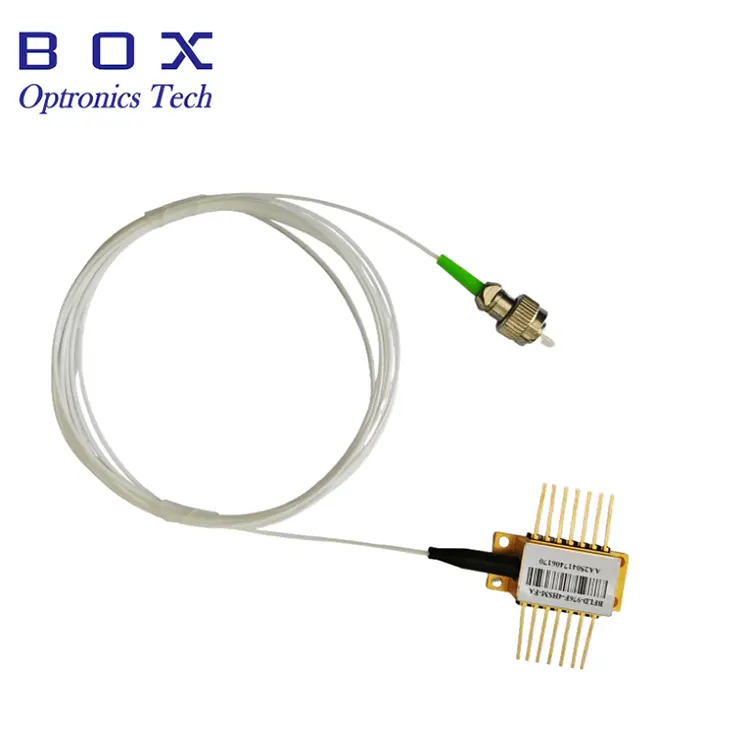

1582 nm-es DFB lézer H2S gázérzékeléshez

Termék áttekintése   - 1582 nm-es DFB lézer H2S gázérzékelőhöz

A Box Optronics 1582 nm-es DFB lézere H2S gázérzékeléshez egy nagy teljesítményű MQW elosztott visszacsatolású lézer, amelyet hidrogén-szulfid (H₂S) észlelésére és száloptikai érzékelésre terveztek. A hullámhossz pontossága +/-1 nm, a hullámhossz tartomány 1581-1583 nm, és 10 mW minimális optikai kimeneti teljesítményt biztosít SM vagy PM szálon keresztül. Az integrált TEC és 10kΩ-os termisztor támogatja a hullámhossz stabilizálását, míg a 0,01 nm/mA hullámhosszú áram együttható lehetővé teszi a finom hullámhossz hangolást. A ≥30 dB-es optikai leválasztó csökkenti a visszaverődést, a 14 tűs pillangócsomag pedig két kivezetési lehetőséggel rugalmas rendszerintegrációt biztosít.

Főbb jellemzők   - 1582 nm-es DFB lézer a H2S gázérzékelőhöz

· Középső hullámhossz: 1582 nm, +/-1 nm WL-tűrés (1581–1583 nm)

· Nagy optikai kimeneti teljesítmény: 10mW / 20mW

· Magas oldalsó üzemmódú elnyomási arány: ≥35 dB minimum, 40 dB tipikus (CW)

· Beépített optikai leválasztó: ≥30 dB leválasztás

· Beépített termoelektromos hűtő (TEC) és 10kΩ-os termisztor a hullámhossz stabilizálásához

· Ipari szabvány 14 tűs pillangós csomag, 1-es és 2-es típusú kivezetési opciók

·  SM-szálas vagy PM-szálas pigtail

Tipikus alkalmazások   - 1582 nm-es DFB lézer H2S gázérzékelőhöz

· Hidrogén-szulfid (H2S) gáz észlelése és monitorozása TDLAS segítségével

· Hullámhossz-modulációs spektroszkópia (WMS) a H2S detektálásához

· Ipari H₂S biztonsági és környezeti felügyelet

· Olaj- és gázelemzés, vegyi anyagok és szennyvízgáz elemzése

· Folyamatok nyomon követése és kibocsátások elemzése

· NIR spektroszkópiai és gázelemző műszerek

· OEM-integráció a H₂S gázelemzőkbe és ipari biztonsági rendszerekbe

Termékspecifikáció   – 1582 nm-es DFB lézer H2S gázérzékelőhöz

Abszolút Maximális értékelések

Elektro-optikai jellemzők (T = 25°C lézerhőmérséklet)

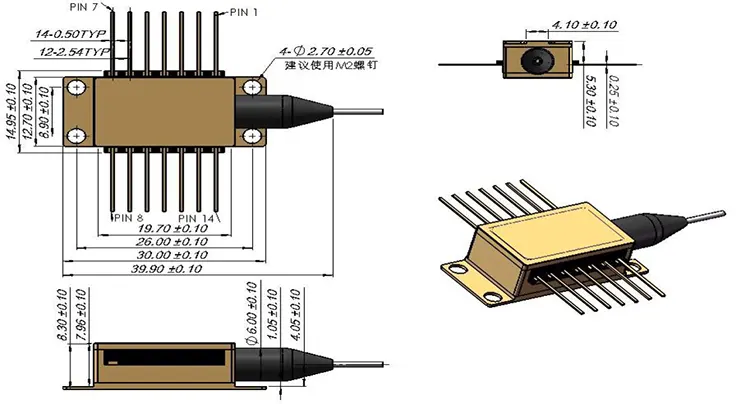

Csomag és tű meghatározása   – 1582 nm-es DFB lézer H2S gázérzékelőhöz

Type 1 Pin Configuration

Type 2 Pin Configuration

Rendelési információk   - 1582 nm-es DFB lézer H2S gázérzékelőhöz

Modellnómenklatúra

BFLD - XXXX - XX - XX - XX (-X)

Példa: BFLD-1582-10SM-FA

Adatlap és tesztlap   - 1582 nm-es DFB lézer H2S gázérzékelőhöz

adatlap

tesztlap

Gyakran Ismételt Kérdések (GYIK)

K: Miért alkalmas az 1582 nm H₂S gázérzékelésre?

V: Az 1582 nm-es hullámhosszú tartomány H2S abszorpciós jellemzőket tartalmaz, és DFB lézerekkel és TDLAS/QEPAS technikákkal kimutatható nyom H₂S kimutatására is alkalmas. A TDLAS-ban a lézer hullámhosszát pásztázzák a célabszorpciós vonalon, és a kapott abszorpciót elemzik a H2S-koncentráció meghatározására. Az 1582 nm-es régió kompatibilis a szabványos száloptikai alkatrészekkel és a kiforrott DFB lézertechnológiával is. A keskeny vonalszélesség és a magas SMSR precíz hullámhossz-szabályozást tesz lehetővé a spektroszkópiai detektáláshoz.

K: Miért fontos a beépített optikai leválasztó a gázérzékelő rendszerekben?

V: A szálas csatlakozók, gázcellák, sugárosztók és más optikai alkatrészek visszaverődései optikai visszacsatolást okozhatnak, ami a kimeneti teljesítmény ingadozását, az üzemmód instabilitását és a hullámhossz instabilitását okozhatja. A beépített optikai leválasztó ≥30 dB leválasztással elnyomja az optikai visszacsatolást, és segít fenntartani a stabil lézerműködést és a mérési alapvonalakat. Hatékonysága különösen értékes a jelentős optikai visszaverődéssel rendelkező szál alapú TDLAS rendszerekben.

K: Mi a minimális rendelési mennyiség (MOQ)?

V: A MOQ 1 db. Kis mennyiségek állnak rendelkezésre a kutatás-fejlesztéshez, a prototípus-készítéshez és a kezdeti értékeléshez, míg a nagyobb mennyiségek a gázelemző gyártáshoz és az OEM-programokhoz támogathatók. Lépjen kapcsolatba értékesítési csapatunkkal a kívánt mennyiség alapján történő árazásért.

K: Kaphatok egyéni hullámhosszt egy másik gázfajtához?

V: Igen. A Box Optronics különféle hullámhosszú DFB lézereket kínál a gázelnyelési jellemzőkkel összhangban a TDLAS és más spektroszkópiai alkalmazásokhoz. A rendelkezésre álló hullámhosszok közé tartoznak a H2S, CO2, CH4, H2O, CO, NH3, O2 és más gázok oldatai. Lépjen kapcsolatba velünk a célgázra és a hullámhosszra vonatkozó követelményekkel, és kérjen megvalósíthatósági felülvizsgálatot és árajánlatot.
