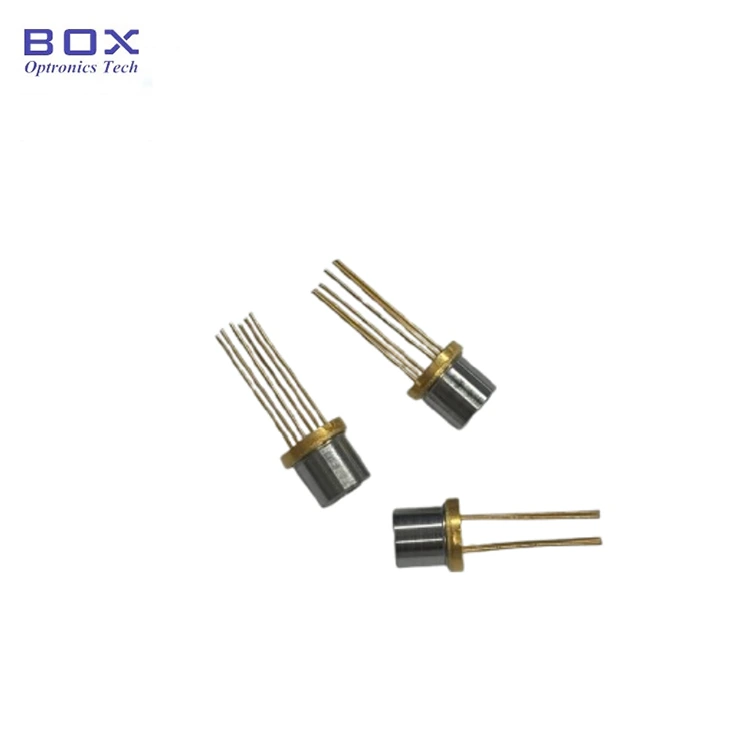

1392 nm-es DFB lézerdióda TO-CAN

Termék áttekintése -1392nm DFB lézerdióda TO-CAN

A Box Optronics 1392 nm-es DFB lézerdióda TO-CAN (modell: BLD-D1392.5TO60-AL) 1392,5 nm-es középső hullámhosszal (1391,5–1393,5 nm) és 5 mW-os optikai kimenettel rendelkezik egy 7 mm-es fókuszú aszférikus lencsén keresztül. Ez a szabad térbeli optikai csatolásra tervezett 1392 nm-es DFB lézerdióda alkalmas gázcella-csatolásra, gázelemzésre és optikai érzékelőrendszer-integrációra.

Az integrált TEC és a termisztor támogatja a hőmérséklet-szabályozást a hullámhossz-stabilizálás érdekében. A 6 tűs konfigurációjú, hermetikus TO60 fémcsomag kompakt és robusztus alaktényezőt biztosít a gázelemzők és ipari optikai érzékelő műszerek számára.

Főbb jellemzők -1392nm DFB lézerdióda TO-CAN

· Középső hullámhossz: 1392,5 nm (1391,5–1393,5 nm tartomány), +/-1 nm nagy hullámhossz-pontosság

· Magas optikai kimeneti teljesítmény: minimum 5 mW

· Alacsony küszöbáram

· Beépített termoelektromos hűtő (TEC), termisztor

· Kompakt TO60 hermetikus csomag aszférikus lencse kimenettel

Tipikus alkalmazások – 1392nm DFB lézerdióda TO-CAN

· Vízgőz (H₂O) észlelése TDLAS segítségével

· Szabadtér gázcella spektroszkópia

· 1392 nm-es DFB lézerforrások gázanalizátorokhoz

· Ipari folyamat nedvességfigyelése

· Optikai gázérzékelő és spektroszkópiai műszerek

· Fotonikai kutatás és OEM gázelemző rendszerek

Termékleírások -1392nm DFB lézerdióda TO-CAN

Abszolút Maximális értékelések

Elektrooptikai jellemzők (T = 25°C)

TEC jellemzők

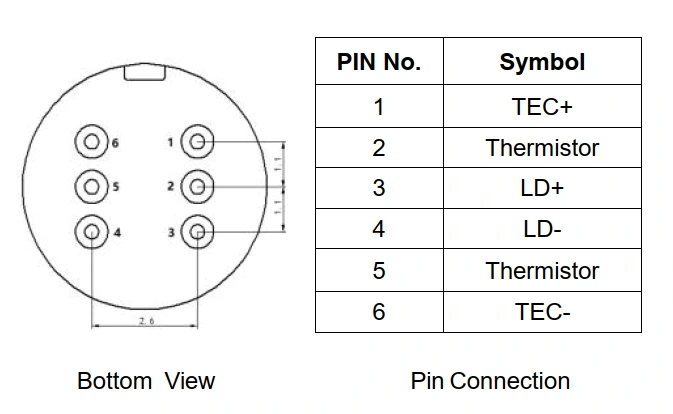

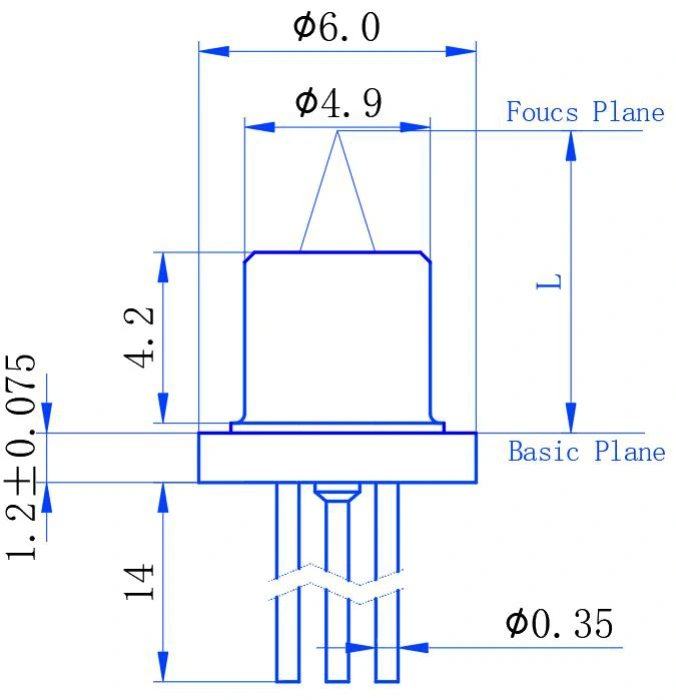

A csomag és a PIN-kód meghatározása

Rendelési információ -1392nm DFB lézerdióda TO-CAN

Modellnómenklatúra

BLD - D XXXX - XX - X

Példa: BLD-D1392.5TO60-AL

Adatlap -1392nm DFB lézerdióda TO-CAN

Adatlap

Gyakran Ismételt Kérdések (GYIK)

K: Milyen gázt lehet kimutatni az 1392 nm-es DFB lézerrel?

V: Az 1392 nm-es hullámhosszt általában vízgőz (H₂O) abszorpciós spektroszkópiához használják, és TDLAS-alapú nedvesség- és vízgőz-detektálásra is alkalmazható. A konkrét abszorpciós vonalat és az üzemi feltételeket a gázkoncentráció, az optikai úthossz és a rendszer kialakítása alapján kell értékelni. A Box Optronics más hullámhosszú DFB lézerdiódákat is kínál a különböző gázérzékelési követelményekhez.

K: Mi a különbség a TO60 DFB lézer és a pillangóba csomagolt DFB lézer között?

V: A fő különbségek a csomagformátum, az optikai interfész és a költség.

A TO60 változat kompakt, hermetikus fémdoboz-csomaggal rendelkezik, integrált TEC-vel, termisztorral és aszférikus lencsével a szabad hely optikai csatolásához.

A Butterfly DFB lézerek jellemzően optikai szálas kimenettel állnak rendelkezésre, és a konfigurációtól függően további funkciókat, például optikai leválasztót és monitor fotodiódát tartalmazhatnak.

A TO60 változat egyszerűbb csomagjával és szabad helyű optikai kimenetével költséghatékonyabb lehetőséget kínál gázérzékeléshez és egyéb alkalmazásokhoz, ahol nincs szükség szálcsatolásra és további integrált funkciókra. A választás a kívánt optikai csatolási módszertől, a csomag méretétől és a rendszer architektúrától függ.

K: Hogyan javítja az integrált TEC a gázérzékelési teljesítményt?

V: Az integrált TEC és 10 kΩ-os termisztor biztosítja a DFB lézer hőmérséklet-szabályozását, segít fenntartani a stabil működési feltételeket, és csökkenti a hőmérséklet-ingadozások okozta hullámhossz-eltolódást. A hőmérséklet-szabályozás fontos a TDLAS rendszerekben, mivel a lézer hullámhosszának összhangban kell lennie a cél abszorpciós jellemzőjével. A TEC specifikációkat a lézer üzemi hőmérséklet-tartományával és a teljes gázérzékelő rendszer követelményeivel együtt kell figyelembe venni.

Kapcsolódó termékek

· 1392 nm-es, 10 mW-os DFB Butterfly lézerdióda

· 760 nm-es, 10 mW-os DFB Butterfly lézerdióda

· 1512 nm-es, 10 mW-os DFB 14 PIN-es pillangólézer

· 1574 nm-es DFB lézerdióda a CO2-érzékelőhöz

· 1 mm-es aktív terület InGaAs PIN-fényképdióda

Üzemeltetési megjegyzések és kezelés

· A lézerdiódák elektrosztatikus kisülésre (ESD) érzékeny eszközök. A kezelés során mindig be kell tartani a megfelelő ESD-védelmi eljárásokat.

· A modulokat a hagyományos félvezető eszközökkel azonos módon kell kezelni az elektrosztatikus károsodás elkerülése érdekében. A biztonságos tárolás és szállítás érdekében a modulokat ESD-álló anyaggal kell csomagolni.

· A modulok PCB-re való összeszereléséhez a munkapadot, a forrasztópákát és az emberi testet földelni kell.

· A nem használt eszközöket az ajánlott tárolási hőmérsékleten (-40°C és +85°C) tárolja ESD-biztos csomagolásban.

· Ne lépje túl az adatlapon megadott abszolút maximális névleges értékeket, beleértve a 100 mA maximális előremenő áramot és a 2 V maximális előremenő feszültséget.

· Mindig használjon áramkorlátozó és túlfeszültség elleni védelemmel ellátott lézerdióda meghajtót.

· Engedélyezze a TEC-hőmérséklet-stabilizálást a lézeres meghajtóáram alkalmazása előtt az optimális teljesítmény és hullámhossz-stabilitás érdekében.

· A szennyeződés elkerülése érdekében ne érintse meg csupasz ujjal az aszférikus lencse felületét. Ha tisztításra van szükség, használjon izopropil-alkoholt (IPA) és szöszmentes pálcikát.

· Forraszanyag visszafolyási hőmérséklete: maximum 260°C 10 másodpercig. Kerülje a túlzott forrasztási időt vagy hőmérsékletet.
