Termék áttekintése – Optikai teljesítménymérő

A Box Optronics Optical Power Meter egy nagy teljesítményű optoelektronikai mérőműszer, amelyet precíz optikai teljesítményérzékelésre és elemzésre terveztek. Kiváló minőségű szilícium (Si) és indium-gallium-arzenid (InGaAs) fotodióda detektorok köré épülő teljesítménymérőink pontos, megbízható méréseket tesznek lehetővé ultraibolya, látható, közeli infravörös és közép-infravörös spektrumtartományban.

A sorozat mind a laboratóriumi, mind a gyártási teszteléshez használható asztali többcsatornás modelleket (PM-MC-4-B5), valamint a terepi teszteléshez és helyszíni kalibráláshoz használható kompakt kézi egycsatornás modelleket (PM-SC-1-HD) egyaránt tartalmaz. Minden egység intuitív érintőképernyős interfésszel, valós idejű statisztikai elemzéssel (áram, min, max, átlagos, csúcstól csúcsig, szórás) és USB-csatlakozással rendelkezik a PC-alapú adatgyűjtéshez és -elemzéshez. A különböző hullámhosszú sávokat és teljesítménytartományokat támogató cserélhető detektorfejekkel, az egységes sugárgyűjtést biztosító opcionális integráló gömbkialakításokkal és a rugalmas szálcsatolási tartozékokkal (csupaszszálas adapter és FC száladapter) optikai teljesítménymérőink konfigurálhatók a speciális követelményeknek megfelelően.

Főbb jellemzők - Optikai teljesítménymérő

● Nagy mérési felbontás: 0,001 dB a pontos teljesítményleolvasás érdekében

● Széles teljesítménytartomány: 1nW~10mW vagy 10uW~10W

● Széles hullámhossz-lefedettség: 400–1100 nm (Si), 900–1650 nm (InGaAs), 1100–2200 nm (InGaAs)

● Többféle formai tényező: asztali (4 csatornás) és kézi (1 csatornás) konfigurációk állnak rendelkezésre

● Beépített teljesítmény statisztikai elemzés: áramérték, minimum, maximum, átlag, csúcstól csúcsig, szórás

● Konfigurálható adatmintavételi intervallum: 0,1 s és 1 s között

● Intuitív érintőképernyős felhasználói felület valós idejű megjelenítéssel

● USB-csatlakozás gazdagép szoftverrel adatnaplózáshoz és grafikus elemzéshez

● Analóg feszültségkimenet (0~2,5 V) BNC/SMA-n keresztül

● Kompatibilis a csupasz szálas adapterrel (BFA) és az FC fiber adapterrel (FCA).

● Kompakt, robusztus kialakítás, alkalmas laboratóriumi és ipari környezetben egyaránt

● Mérési bizonytalanság: ±5%

Tipikus alkalmazások – optikai teljesítménymérő

● Optikai alkatrészek tesztelése és jellemzése (lézerdiódák, szálak, erősítők, leválasztók)

● Lézerteljesítmény-ellenőrzés és stabilitás-ellenőrzés

● Száloptikai rendszer igazítása és veszteségmérés

● Fotonikai és optoelektronikai kutató-fejlesztő laboratóriumok

● Ipari lézeres gyártósor minőségellenőrzése és tesztelése

● Optikai érzékelő kalibrálása és érvényesítése

● Távközlési komponensek tesztelése (CWDM, DWDM, adó-vevők)

● Oktatási és egyetemi optikai laboratóriumok

● Helyszíni szerviz és helyszíni berendezések kalibrálása

Műszaki adatok – Optikai teljesítménymérő

Az érzékelő műszaki adatai (T=25°C)

Gazdaegység specifikációi

Tartozékok specifikációi

Termék részletek - Optikai teljesítménymérő

Mi az az optikai teljesítménymérő?

Az optikai teljesítménymérő egy precíziós optoelektronikai műszer, amelyet jellemzően lézerekből, fénykibocsátó diódákból (LED) vagy száloptikai átviteli rendszerekből származó optikai jelek teljesítményének mérésére terveztek.

Két elsődleges összetevőből áll: egy kalibrált fotodióda érzékelőfejből, amely a bejövő optikai teljesítményt elektromos árammá alakítja, és egy kijelző/feldolgozó egységből, amely felerősíti, digitalizálja és megjeleníti a mért teljesítményértéket olyan mértékegységekben, mint a watt (W), milliwatt (mW) vagy decibel 1mW-hoz (dBm) viszonyítva.

Az optikai teljesítménymérők alapvető eszközök a fotonikai kutatásban, a száloptikai kommunikációban, a lézergyártásban és a minőségellenőrzésben. A lézerkimenet jellemzésére, a szálbehelyezési veszteség mérésére, az optikai erősítő kimeneti teljesítményének és erősítésének mérésére, valamint a rendszerszintű energiaköltség-ellenőrzésre használják.

A detektor anyagának megválasztása (szilícium látható/NIR-hez, InGaAs NIR/SWIR-hez) határozza meg a műszer hullámhossz-tartományát és érzékenységét.

Terméksorozat áttekintése

A Box Optronics moduláris optikai teljesítménymérő platformot kínál cserélhető érzékelőfejekkel és két gazdaegység opcióval, lehetővé téve az ügyfelek számára, hogy az egyedi mérési igényeikre optimalizált rendszert konfigurálhassanak:

Detektorfejek

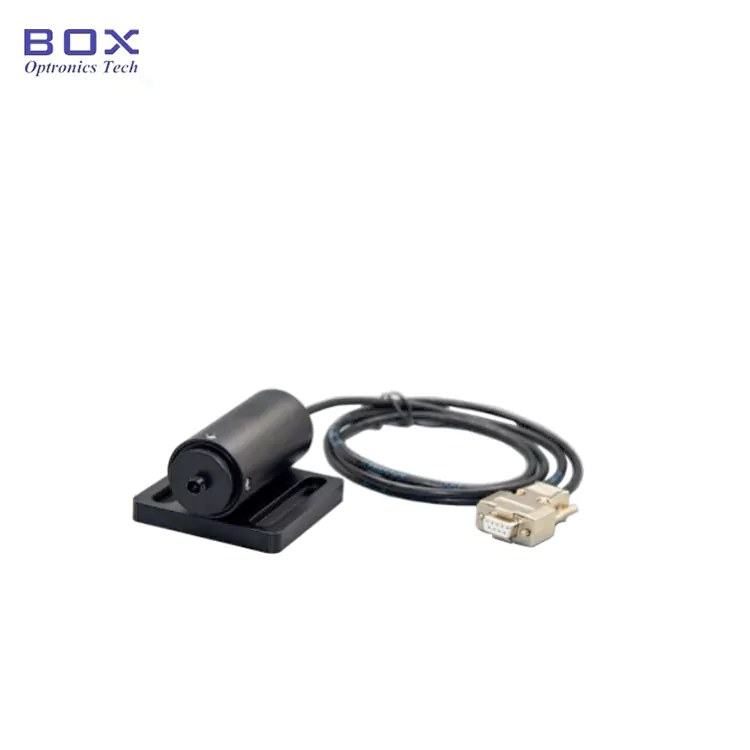

• PMS-4011-2040: Szilícium fotodióda detektor integráló gömbbel, 400-1100nm-t fed le -20-+40dBm (10μW-10W) teljesítménytartománnyal. Ideális látható és közeli infravörös lézerteljesítmény mérésekhez.

• PMS-9016-6010: InGaAs fotodióda detektor (nincs integráló gömb), 900-1650 nm-t fed le, és -60-+10 dBm (1nW-10mW) kibővített alacsony fogyasztási tartományban. Nagy érzékenységű távközlési sáv mérésekhez optimalizálva.

• PMS-9016-2043:InGaAs fotodióda detektor integráló gömbbel, 900-1650nm-t fed le, széles -20-+43dBm (10μW-20W) teljesítménytartományban. Alkalmas általános célú távközlési és adatkommunikációs tesztelésre.

• PMS-1122-2040: Kiterjesztett hullámhosszú InGaAs fotodióda detektor integráló gömbbel, 1100-2200nm-t fed le -20-+40dBm (10μW-10W) teljesítménytartományban. Rövidhullámú infravörös (SWIR) alkalmazásokhoz tervezték.

Gazdaegységek

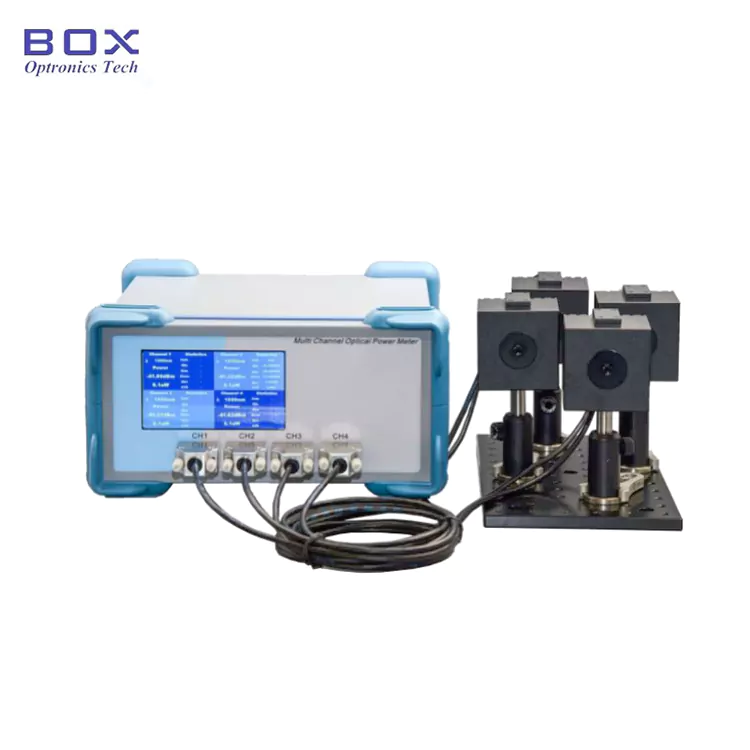

• PM-MC-4-B5 (Benchtop Multi-Channel): Négycsatornás asztali egység nagy érintőképernyős kijelzővel, amely akár négy detektorcsatorna egyidejű mérését is támogatja. Ideális laboratóriumi beállításokhoz, gyártási vizsgálóállomásokhoz és többpontos felügyeletet igénylő alkalmazásokhoz.

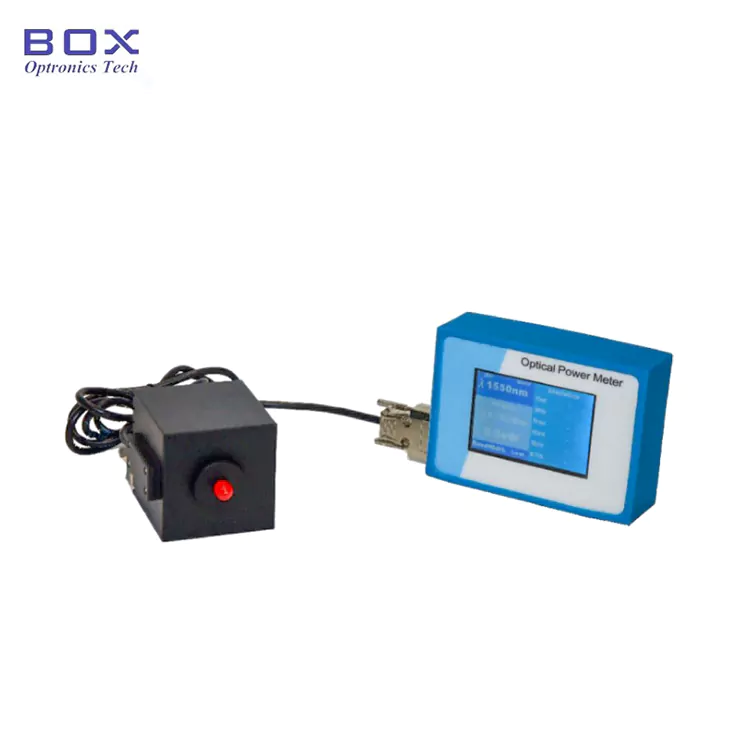

• PM-SC-1-HD (Handheld Single-Channel): Kompakt egycsatornás kézi egység érintőképernyős interfésszel, hordozhatóságra és terepi használatra tervezve. Tökéletes helyszíni kalibráláshoz, helyszíni szervizhez és mobil tesztelési alkalmazásokhoz.

Rendelési információ - Optikai teljesítménymérő

Modellnómenklatúra

Gazdaegység elnevezési egyezmény

PM - XX - X - XX

Példa: PM-MC-4-B5

A detektorok elnevezési egyezménye

PMS - XXXX - XXXX - XX

Példa: PMS-9016-2040-FC

Adatlap és szoftver-optikai teljesítménymérő

Adatlap

· Távirányító USB interfészen keresztül. A számítógépes szoftver letöltési linkje a vásárláshoz mellékelve.

Árajánlat és fizetési feltételek

Idézet feltételei

· EXW

· DAP

· FOB

· Egyéb feltételek: Kérjük, lépjen kapcsolatba velünk, hogy megbeszéljük.

Fizetési feltételek

· PayPal: Gyors és biztonságos fizetés a mintákért és a kis megrendelésekért

· T/T (banki átutalás): Normál fizetési mód normál gyártási rendelésekhez

· Alibaba Trade Assurance: Biztonságos megrendelésvédelem az online tranzakciókhoz vevői garanciával

· Hitelkártya: PayPal és Alibaba platformokon keresztül érhető el

· Rugalmas fizetési feltételek: alkuképes

Átfutási idő

· Normál egységek (raktáron lévő modellek): 3–5 munkanap

· Normál gyártás: 10–15 munkanap

· Mennyiségi rendelések: Kérjük, lépjen kapcsolatba a gyártás ütemtervével

· Nemzetközi szállítás: ~5 munkanap (DHL/UPS/FedEx express)

· Gyorsított szolgáltatás: Kérésre elérhető

Használati megjegyzések és kezelés - Optikai teljesítménymérő

Biztonsági óvintézkedések

· Soha ne nézzen közvetlenül aktív lézersugárba vagy optikai kimeneti portba

· Mindig kövesse a megfelelő lézeres biztonsági protokollokat, és viseljen megfelelő lézeres védőszemüveget

· Ne lépje túl a használt érzékelőmodellhez tartozó maximális névleges teljesítményt

· A készülék tisztítása vagy szervizelése előtt húzza ki a tápfeszültséget

· Csak az előírt tápegységet használja, hogy elkerülje a műszer károsodását

Az érzékelő gondozása és karbantartása

· Tartsa tisztán az érzékelő nyílást, portól, olajtól és törmeléktől mentesen

· Használjon tiszta, szöszmentes törlőkendőt és megfelelő optikai tisztítóoldatot az érzékelő felületének tisztításakor

· Mindig tegye vissza a védőkupakokat az érzékelőre, amikor nem használja

· Ne érintse meg ujjaival vagy szerszámokkal az aktív érzékelő felületét

· Tisztítsa meg a szálas csatlakozókat a behelyezés előtt megfelelő tisztítóeszközökkel

· Ne ejtse le az érzékelőt, és ne tegye ki mechanikai ütésnek

· Használaton kívül tárolja tiszta, száraz környezetben

· Évente ajánlott időszakos újrakalibrálás

Minőségbiztosítás

A Box Optronics elkötelezett amellett, hogy kiváló minőségű optikai vizsgáló- és mérőműszereket biztosítson megbízható, egyenletes teljesítményű. Minden optikai teljesítménymérőnket szigorú tesztelésnek, kalibrálásnak és minőség-ellenőrzési eljárásoknak vetjük alá a szállítás előtt.

Garancia

· 12 hónapos korlátozott garancia a szállítás dátumától számítva

· A garancia az anyag- és gyártási hibákra vonatkozik

· Ingyenes javítás vagy csere garanciális hibás egységek esetén

· A garancia nem vonatkozik a nem megfelelő használatból, helytelen kezelésből, jogosulatlan módosításból vagy a fogyó alkatrészek normál kopásából eredő károkra
