Termékismertető – Többcsatornás DFB lézerforrás

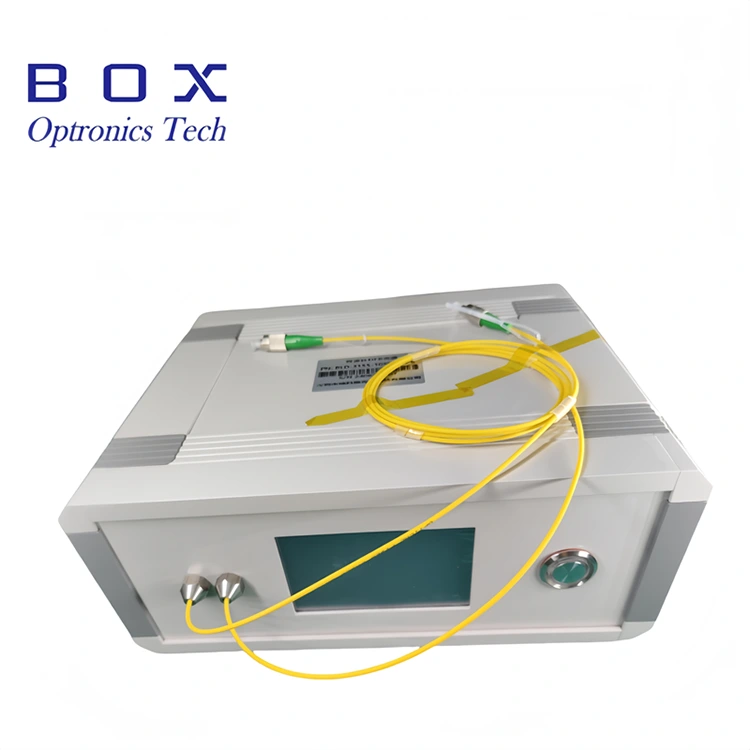

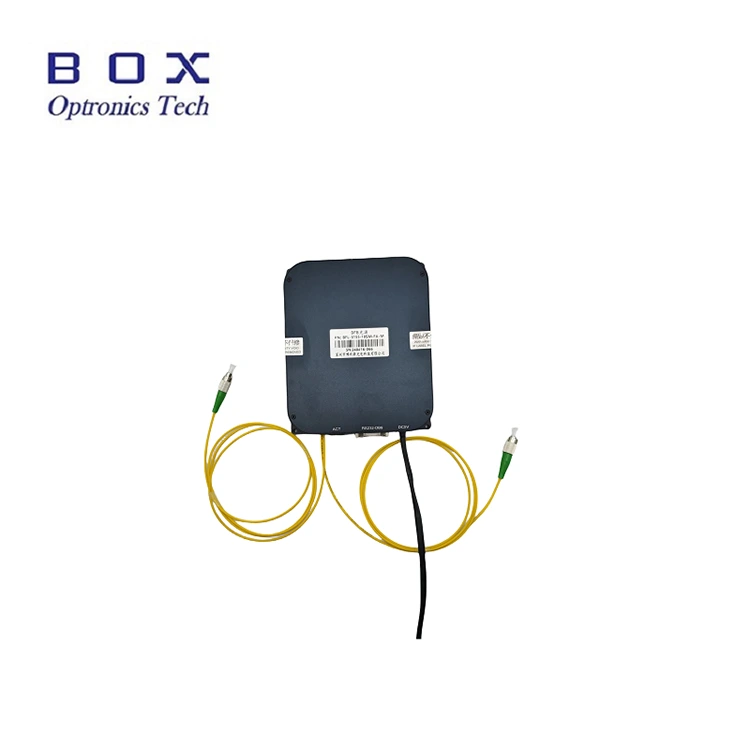

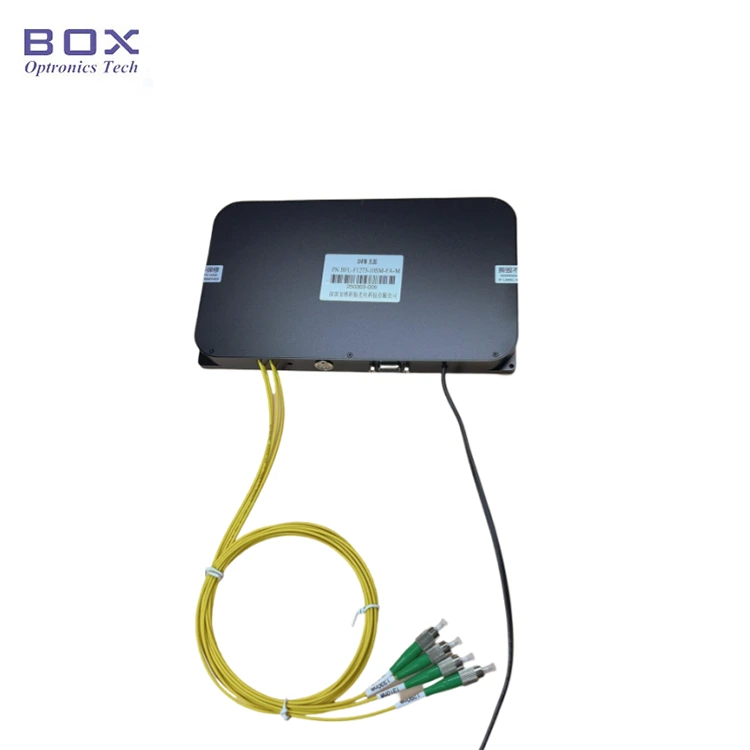

Ez egy többcsatornás DFB lézerforrás, amely szabadon konfigurálható hullámhosszokkal és folyamatos hullámú (CW) működéssel rendelkezik. A választható hullámhossz opciók közé tartozik a CWDM (1270–1650 nm), a DWDM ITU csatornák 18–64, a LAN-WDM hullámhosszok, valamint az olyan meghatározott hullámhosszak, mint az 1030 nm és az 1064 nm. A termék kétféle konfigurációban kapható: önálló asztali egység vagy integrálható moduláris opció; kommunikációs interfésszel és felügyeleti szoftverrel felszerelt. A felhasználók választhatnak fix kimeneti teljesítmény vagy állítható teljesítményű konfiguráció között. Ez a többcsatornás DFB lézerforrás támogatja a működést egycsatornás fényforrásként vagy egyidejűleg több csatornán keresztül.

Termékspecifikáció – Többcsatornás DFB lézerforrás

Termékjellemzők - Többcsatornás DFB lézerforrás

● Testreszabható hullámhosszak és kimeneti teljesítmények;

● 2-16 csatorna áll rendelkezésre;

● Fix vagy állítható kimeneti teljesítmény;

● Nagy kimeneti stabilitás, kis méret és gyors indítás.

Termékalkalmazások – Többcsatornás DFB lézerforrás

● WDM, AWG, PLC eszköz differenciálvesztés, visszatérési veszteség észlelése;

● Szemészeti OCT;

● Fiber eszközök kalibrálása és passzív komponens tesztelési rendszerek.

Termék részletek - Többcsatornás DFB lézerforrás

● Elérhető hullámhosszok (nm):

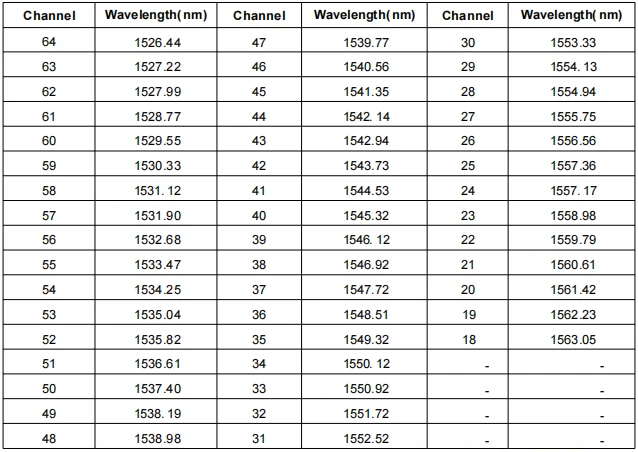

● ITU csatorna 18-64 hullámhossz (mm):

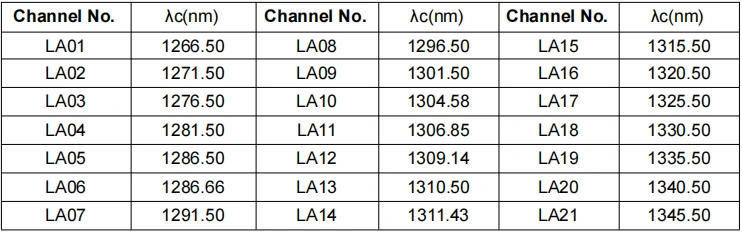

● LAN-WDM hullámhosszok (mm):

Működési lépések – Többcsatornás DFB lézerforrás

1. lépés. Kicsomagolás: Összeszerelés előtt ellenőrizze, hogy minden tartozék komplett-e.

2. lépés. Tápellátás: Egyenáramú kapcsolóüzemű tápegységhez vagy a tápellátási követelményeknek megfelelő szabályozott tápegységhez csatlakozik. Csak az eredeti, megfelelő hálózati adaptert használja (DC5V vagy DC12V). A nem megfelelő hálózati adapterek károsíthatják a fényforrást. (A hálózati adaptert a helyi feszültségszabványoknak megfelelően szállítjuk.)

3. lépés. Kimeneti szál csatlakoztatása: Nyissa ki a porvédő sapkát a szálcsatlakozónál vagy a karimánál, ellenőrizze a szál végfelületét, és csatlakoztassa a szálat vagy csatlakoztassa a szálat a vizsgálandó eszközhöz vagy teljesítménymérőhöz, miután meggyőződött arról, hogy nincs szennyeződés és sérülés.

Setp4. Csatlakozás a gazdagéphez: Használja az USB-RS485 DB9 adatkábelt a többcsatornás DFB lézerforrás és a számítógép csatlakoztatásához; a számítógépnek először telepítenie kell egy dedikált soros port-illesztőprogramot a soros port adatkábel azonosításához, különben a gazdaszámítógép szoftvere és a fényforrásmodul nem csatlakoztatható megfelelően és nem kommunikálhat megfelelően. Kérjük, kérdezze meg a Box Optronics-tól az illesztőprogramot.

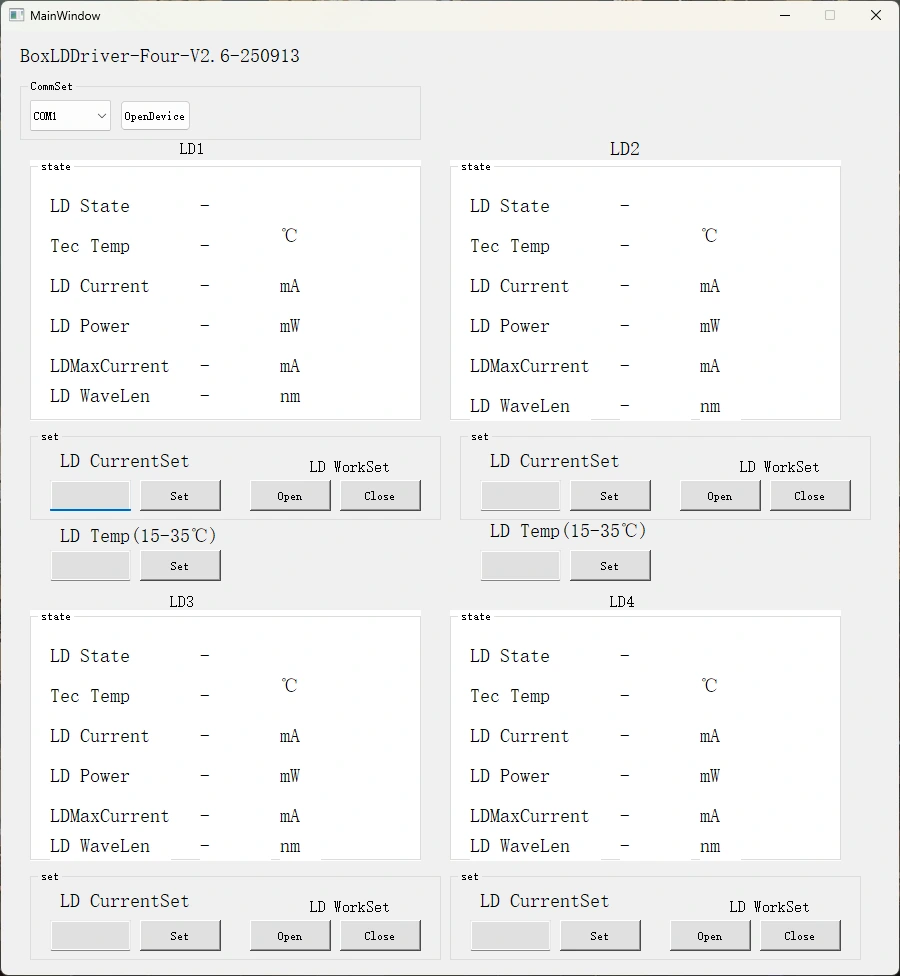

5. lépés. Vezérlőszoftver: A Box Optronics soros parancsot vagy PC-szoftvert biztosít a többcsatornás DFB lézerforrás LD áramának és LD hőmérsékletének szabályozásához. Válassza ki a megfelelő portot, állítsa be az áramerősséget és a hőmérsékletet, majd kattintson a Megnyitás gombra. (A sérülések elkerülése érdekében az első üzembe helyezéskor lassan növelje meg a meghajtó áramát. Ne kapcsoljon azonnal teljes áramot.)

Adatlap és tesztlap

Adatlap

Tesztlap
