1064 nm-es nagy teljesítményű optikai leválasztó

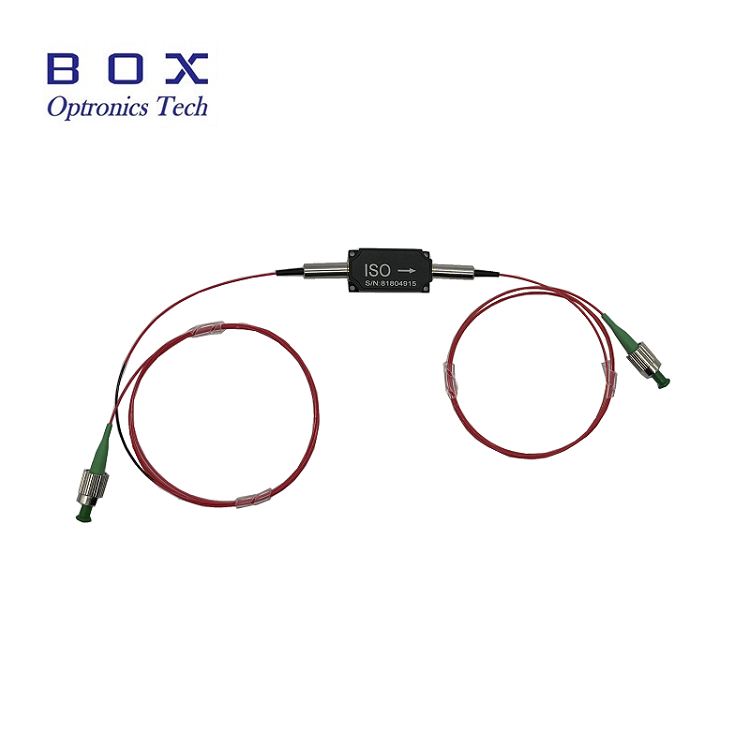

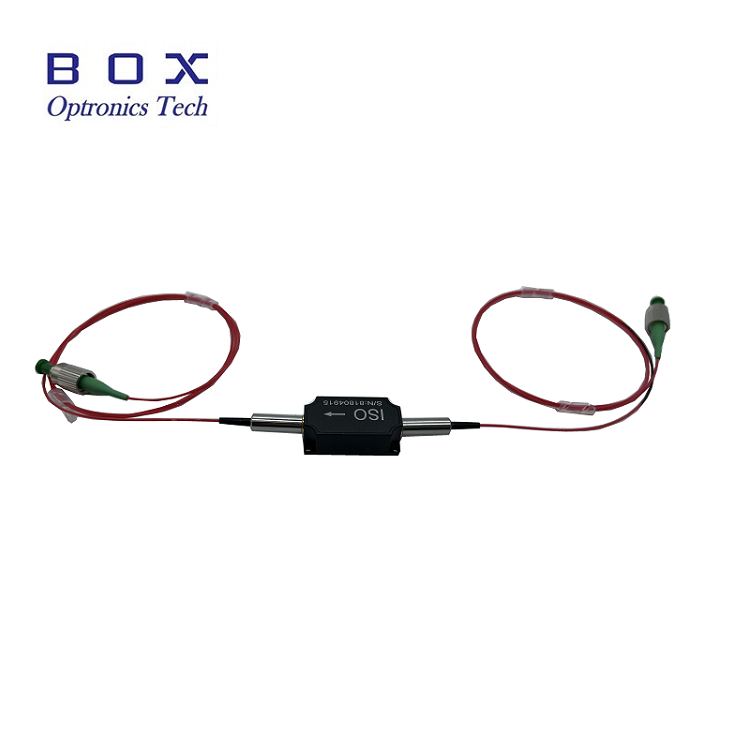

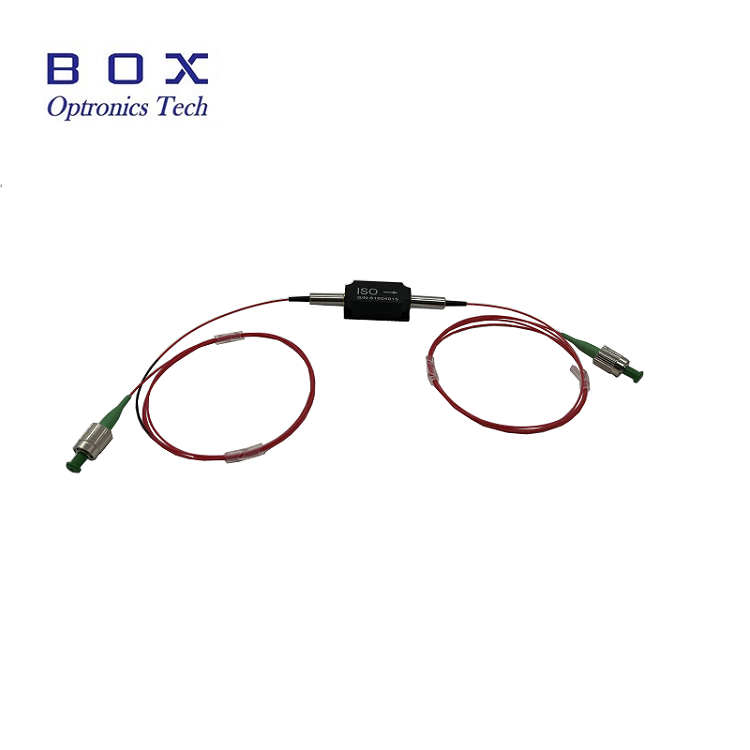

Termék áttekintése – 1064nm nagy teljesítményű optikai leválasztó

A Box Optronics szállítja az 1064 nm-es nagy teljesítményű optikai leválasztót, egy nagy teljesítményű passzív optikai komponenst, amely a lézerforrások, a maglézerek és az optikai erősítők védelmére szolgál a visszavert és visszaszórt fény által okozott káros optikai visszacsatolástól. A Faraday forgási effektus alapján ez az izolátor nem kölcsönös fényáteresztést tesz lehetővé, lehetővé téve, hogy a fény kis veszteséggel haladjon előre, miközben magas szigeteléssel blokkolja a fordított irányú fényt.

A tipikus beillesztési veszteséggel, nagy leválasztással és nagy kioltási arányával ez az 1064 nm-es leválasztó a nagy teljesítményű üvegszálas lézer- és erősítőrendszerekhez lett optimalizálva. Támogatja az átlagos teljesítménykezelést 10 W-ig és a csúcsteljesítményt 10 kW-ig az ns impulzusos működéshez, így alkalmas az igényes ipari és tudományos alkalmazásokhoz.

Főbb jellemzők - 1064 nm-es nagy teljesítményű optikai leválasztó

• Magas szigetelés: 30 dB tipikus csúcsszigetelés, minimum 25 dB

• Alacsony beillesztési veszteség

• Magas megtérülési veszteség

• Alacsony polarizációtól függő veszteség (PDL)

• Nagy teljesítmény: akár 10 W átlagos teljesítmény

• Kompakt és robusztus csomagolás: 58 × 28 × 26 mm

• Elérhető PM (Polarization Maintaining) és nem PM változatban

• Több hullámhossz opció: 980 nm, 1030 nm, 1064 nm

Tipikus alkalmazások – 1064 nm-es nagy teljesítményű optikai leválasztó

• szálas lézerrendszerek és MOPA szálas lézerek

• szálas erősítők

• Optikai vizsgáló- és mérőműszerek

• Száloptikai érzékelőrendszerek

• Maglézeres védelem az erősítőláncokban

• Nagy teljesítményű üvegszálas lézerrendszerek

• Kutató és fejlesztő laboratóriumok

• Ipari lézeres feldolgozórendszerek

Műszaki adatok - 1064 nm nagy teljesítményű optikai leválasztó

Optikai specifikációk (T=25°C)

Mechanikai és környezetvédelmi előírások

Termék részletek - 1064 nm nagy teljesítményű optikai leválasztó

Mi az az optikai leválasztó?

Az optikai leválasztó, más néven Faraday-szigetelő, egy passzív, kétportos optikai eszköz, amely lehetővé teszi az egyik irányú preferenciális átvitelt, míg a fordított irányban magas szigetelést biztosít. A lézer- és száloptikai rendszerek alapvető eleme, hogy megvédje a lézerforrásokat és az optikai erősítőket a visszavert és visszaszórt fény által okozott optikai visszacsatolástól.

Az optikai leválasztók a Faraday-effektuson alapulnak, amely mágneses-optikai anyagot használ, amely elforgatja a rajta áthaladó fény polarizációját, amikor mágneses térnek van kitéve. A polarizációs forgatás a polarizátorokkal kombinálva lehetővé teszi az előre irányuló optikai átvitelt és a visszafelé terjedő fény magas szigetelését.

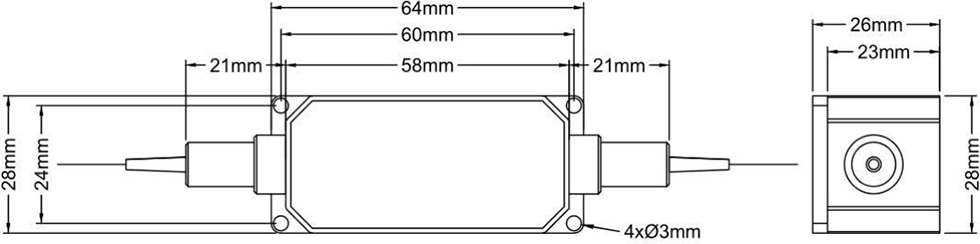

A csomag méretei

Az 1064 nm-es nagy teljesítményű optikai leválasztó kompakt, robusztus házba van csomagolva, a következő méretekkel (egység: mm):

• Csomag mérete: 58 × 28 × 26 mm (H × Szé × Ma)

• 2-portos konfiguráció fiber pigtails-ekkel

• 4 rögzítőfurat (Ø3 mm) a biztonságos telepítés érdekében

• Nagy megbízhatóságra és hőstabilitásra tervezték

Miért válassza a Box Optronics-t?

• Szigorú minőség-ellenőrzés 100%-os teszteléssel a szállítás előtt

• Versenyképes árképzés stabil tömeges szállítási lehetőséggel

• Rugalmas testreszabási lehetőségek a hullámhosszra, a teljesítményre, az üvegszálra és a csatlakozókra vonatkozóan

• Mintavizsgálat áll rendelkezésre az értékeléshez

• Globális szállítás DHL, UPS és FedEx expressz kézbesítéssel

• PM és nem PM verzió egyaránt elérhető

• Többféle teljesítménybesorolási lehetőség: 500 mW és 10 W között

• Széles hullámhossz-lefedettség: 980 nm, 1030 nm, 1064 nm

• Megbízható, hosszú távú termelési mennyiségek ellátása

Rendelési információ-1064nm nagy teljesítményű optikai leválasztó

Modellnómenklatúra

HPMIS - XXXX - X - X - X - X - X - XX

Példa: HPMIS - 1064 - F - 1 - 1 - 1 - 0 - 10

1064 nm-es nagy teljesítményű PM leválasztó, lassú tengelyű működés, gyors tengely blokkolva, PM Panda szál, 900 μm laza cső, 1 méteres szálhossz, 58x28x26 mm-es csomag, 10 W kezelési teljesítmény

Példa: HPIS - 1064 - N - 0 - 1 - 1 - 0 - 05

1064 nm-es nagy teljesítményű leválasztó (nem PM), Hi1060 szál, 900 μm laza cső, 1 méteres szálhossz, 58x28x26 mm-es tokozás, 5 W kezelési teljesítmény

Elérhető testreszabási lehetőségek

• Középső hullámhossz: 980 nm, 1030 nm, 1064 nm, egyéb hullámhosszak kérésre

• Névleges teljesítmény: 500 mW, 1W, 2W, 5W, 10W, nagyobb teljesítmény áll rendelkezésre egyedi kialakításokhoz

• Polarizáció típusa: PM (polarizáció fenntartása) vagy nem PM (normál egymódusú)

• PM tengely konfigurációja: Lassú tengely, mindkét tengely működik

• Száltípus: PM Panda fiber, Hi1060, egyéb speciális szálak

• szálhossz: 0,5 m, 0,8 m, 1 m, 1,5 m, 2 m (egyedi hosszúságok is elérhetők)

• Pigtail típus: 250 μm csupasz szál, 900 μm laza cső, 3,0 mm laza cső

• Csomagméret: szabványos 58x28x26 mm vagy egyéni csomagméretek

• Magasabb szigetelésű változatok állnak rendelkezésre az igényes alkalmazásokhoz

Egyedi igények esetén kérjük, forduljon értékesítési csapatunkhoz specifikációival.

Adatlap és tesztjelentés – 1064 nm nagy teljesítményű optikai leválasztó

Minden egységhez tartozik egy átfogó vizsgálati jelentés, amely dokumentálja a mért teljesítményparamétereket. Az adatlap PDF fájl részletes specifikációkat tartalmaz.

• Egyedi vizsgálati jelentés minden egységhez mellékelve

Adatlap

Árajánlat és fizetési feltételek

Idézet feltételei

• EXW

• DAP

• FOB

• Egyéb feltételek: Vegye fel velünk a kapcsolatot, hogy megbeszéljük.

Fizetési feltételek

• PayPal: Gyors és biztonságos fizetés a mintákért és a kis megrendelésekért

• T/T (banki átutalás): Normál fizetési mód normál gyártási rendelésekhez

• Alibaba Trade Assurance: Biztonságos megrendelésvédelem az online tranzakciókhoz vevői garanciával

• Hitelkártya: PayPal és Alibaba elérhető

• Rugalmas fizetési feltételek: alkuképes

Átfutási idő

• Normál gyártás: ~10-15 munkanap

• Egyéni konfigurációk: 15-20 munkanap

• Tömegrendelések: A gyártási ütemtervről érdeklődjön

• Nemzetközi szállítás: ~3-5 munkanap (DHL/UPS/FedEx express)

• Gyorsított szolgáltatás: Kérésre elérhető

Használati megjegyzések és kezelés – 1064 nm nagy teljesítményű optikai leválasztó

ESD védelem

Míg az optikai leválasztók passzív eszközök, megfelelő kezelésre van szükség a teljesítmény és a megbízhatóság fenntartásához.

• Tiszta, pormentes felületen dolgozzon

• Ne érintse meg közvetlenül a szál végfelületeit

• Ha nem használja, tartsa a csatlakozókon porvédő sapkát

• Használjon megfelelő ESD-védelmet a kezelés és a telepítés során

• Óvatosan kezelje, hogy ne sértse meg a szálas copfot

Fiber kezelés

• Kerülje el a szál túlzott meghajlását

• Ne húzza vagy csavarja a szálas copfokat

• A csatlakoztatás előtt tisztítsa meg a szálas csatlakozókat megfelelő tisztítószerszámokkal

• Mindig használjon porvédő sapkát, ha a csatlakozó nincs használatban

• Használat előtt ellenőrizze, hogy nem sérült-e a szál vége

• Ne lépje túl a maximális húzóterhelést (5N)

Energiagazdálkodási szempontok

• Győződjön meg arról, hogy a bemeneti teljesítmény nem haladja meg a névleges maximumot

• Használjon megfelelő teljesítmény-felügyeletet a túlterhelés elkerülése érdekében

• Tegye lehetővé a megfelelő hőelvezetést nagy teljesítményszinten

• Hűtőbordára szerelje a nagy teljesítményű folyamatos működés érdekében

Telepítés és szerelés

• Rögzítse biztonságosan a leválasztót a 4 rögzítőfurat segítségével

• Gondoskodjon a megfelelő igazításról a további veszteségek minimalizálása érdekében

• Hagyjon elegendő helyet a szál hajlítási sugarának

• A megbízhatóság érdekében a megadott hőmérsékleti tartományon belül működjön

• Kerülje el a szálas pigtailek mechanikai igénybevételét

• Győződjön meg a port megfelelő tájolásáról a megfelelő jelirány érdekében

• Üzembe helyezés előtt ellenőrizze az előre/hátra irányt

Minőségbiztosítás

A Box Optronics elkötelezett amellett, hogy kiváló minőségű optikai alkatrészeket biztosítson megbízható teljesítménnyel. Minden nagy teljesítményű optikai leválasztónkat szigorú tesztelésnek és minőség-ellenőrzésnek vetik alá a szállítás előtt.

Garancia

• 12 hónapos korlátozott garancia a szállítás dátumától számítva

• A garancia az anyag- és gyártási hibákra vonatkozik

• Ingyenes javítás vagy csere garanciális hibás egységek esetén

• A garancia nem terjed ki a helytelen használatból, helytelen kezelésből vagy jogosulatlan módosításból eredő károkra
