Termékismertető – Ytterbium-adalékolt szálerősítő

Az Ytterbium-Doped Fiber Amplifier (YDFA) félvezető pumpás lézert használ az itterbiummal adalékolt erősítőszál gerjesztésére, hatékony optikai erősítést biztosítva az 1030–1080 nm hullámhossz-tartományban. Az erősítő opcionális és folyamatosan állítható telített kimeneti teljesítményt kínál 17/20/23/25/26/27/30/33/37/40 dBm, magas erősítéssel, alacsony zajszinttel és stabil kimeneti teljesítménnyel.

Az asztali és kompakt modulkonfigurációban is elérhető YDFA támogatja az előlapi vezérlést, a soros kommunikációt és a PC-szoftver működését, így alkalmas olyan alkalmazásokra, mint például az 1064 nm-es lézererősítés tudományos kutatásban, ipari lézerrendszerek, szálas lézeres alkalmazások és precíziós optikai mérőrendszerek.

Termékleírások – Ytterbium-adalékolt szálas erősítő

Termékjellemzők – Ytterbiummal adalékolt szálerősítő

● Széles hullámhossz-tartomány;

● Nagy kimeneti teljesítmény, akár 40 dBm;

● Alacsony zajszint;

● Hi1060 vagy PM980 opcionális.

Termékalkalmazások – Ytterbium-adalékolt szálerősítő

● Nemlineáris optika; l

● Mikrohullámú fotonika;

● Koherens LiDAR rendszerek.

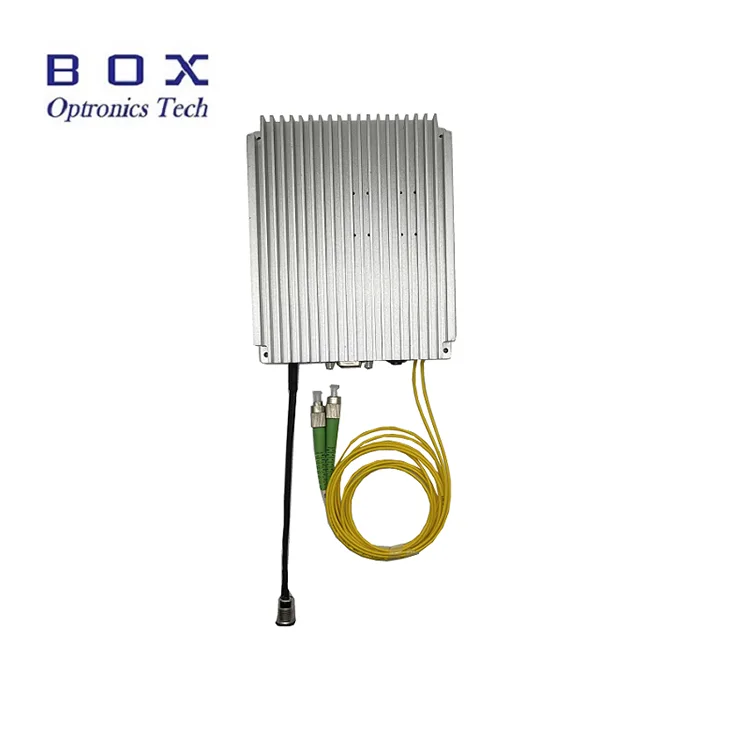

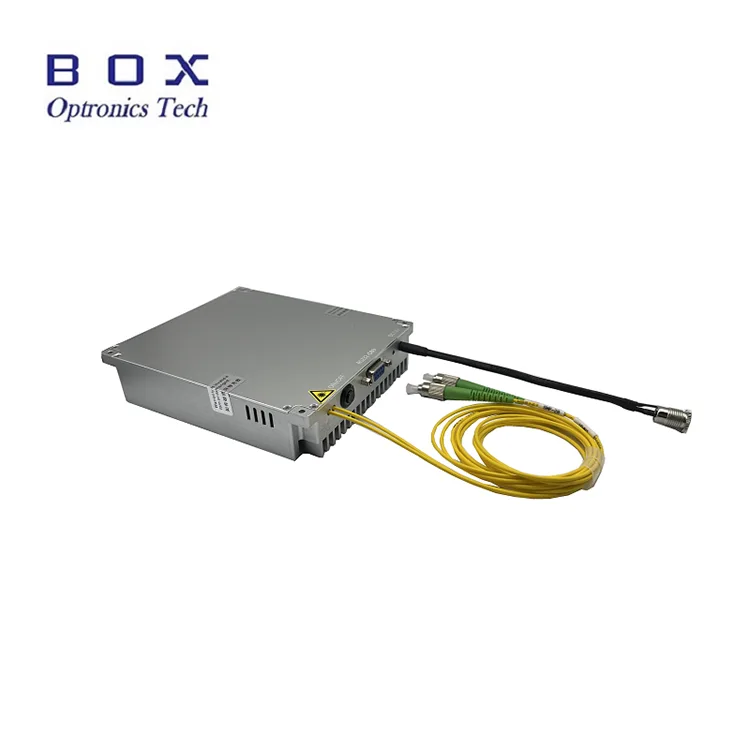

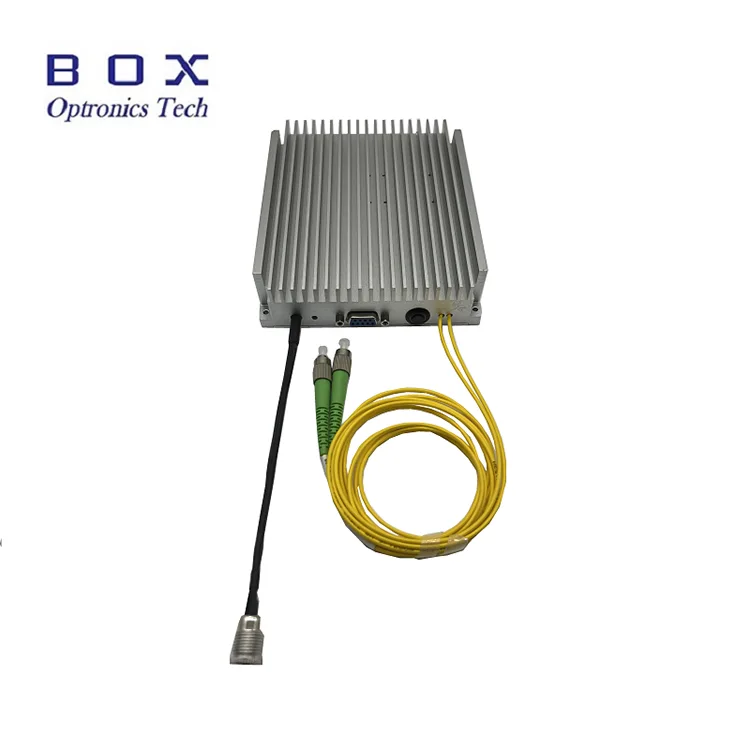

Részletek a termékről – Ytterbium-adalékolt szálerősítő

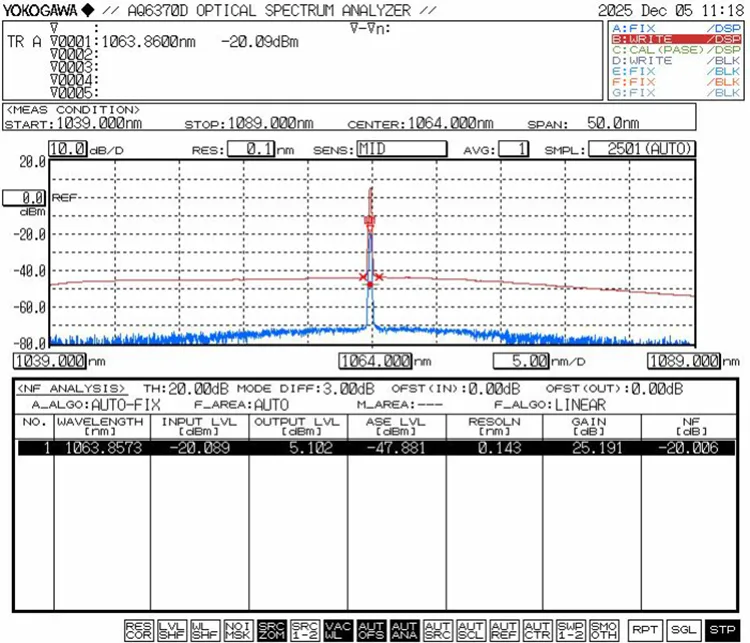

● Erősített 1064 nm-es jel optikai spektruma 0 dBm bemeneti teljesítmény, 3A

● Tápfeszültség instabilitás@kimeneti teljesítmény 27 dBm, 0 dBm bemenet 1064 nm, APC mód

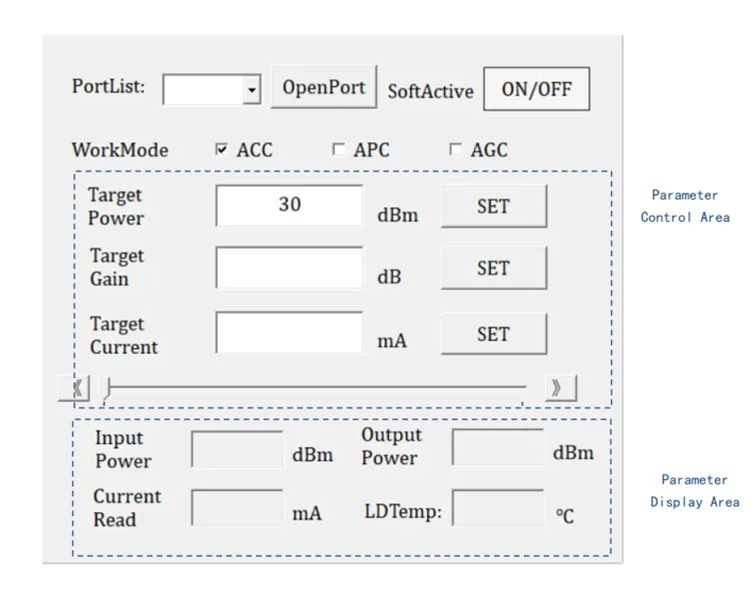

● PC vezérlő szoftver interfész

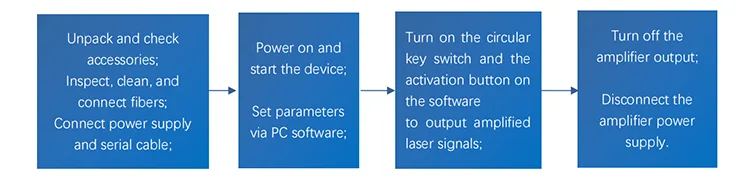

Működési lépések – Ytterbium-adalékolt szálas erősítő

1. lépés. Kicsomagolás és összeszerelés: Összeszerelés előtt ellenőrizze, hogy minden tartozék teljes-e, beleértve a tápkábelt vagy a hálózati adaptert, a szálas átkötőket, a kezelési útmutatót, a tesztjelentést stb.

Csatlakoztassa a tápegységet: Az asztali erősítők közvetlenül csatlakoztathatók a váltakozó áramhoz; a moduláris erősítőket olyan DC kapcsolóüzemű tápegységhez vagy szabályozott tápegységhez kell csatlakoztatni, amely megfelel a tápellátási követelményeiknek.

Használjon speciális felszerelést és eszközöket (szálvégfelület-ellenőrző, szálcsatlakozó-tisztító készlet) a szálcsatlakozó végfelületének ellenőrzéséhez és tisztításához. Csak teljesen tiszta állapotban csatlakoztassa a jelfényforrást az erősítő bemeneti portjához szálas jumperekkel.

2. lépés. Kapcsolja be az erősítő tápellátását, válassza ki a munkamódot a számítógépes szoftverben, és állítsa be a paramétereket, például a kimeneti teljesítményt vagy a szivattyú áramát.

Megjegyzés: Minden alkalommal, amikor az erősítőmodult bekapcsolja, a működési mód (APC/ACC) és az erősítő üzemi árama vagy kimeneti teljesítménye a legutóbbi használat során beállított paraméterek. Ha módosításra van szükség, a PC szoftveren keresztül módosítható. Az erősítő gyárilag általában a minimális üzemi áramra és a minimális kimeneti teljesítményre van beállítva.

3. lépés. Nyomja meg az aktiváló kulcs kapcsolót (ACT) a modulon, és kattintson a szoftveres aktiváló kapcsolóra (SOFTACTIVE) a számítógépes szoftveren. Ekkor megkezdődik a lézerjel felerősítése és kimenete. A kísérlet során a munkamódot és a kimeneti teljesítményt szükség szerint kellő időben be lehet állítani.

Megjegyzés: Ha az erősítő fénykibocsátó állapotban van (az aktiváló kapcsoló be van kapcsolva), szigorúan tilos a szálas áthidaló csatlakozókat bedugni, kihúzni vagy csatlakoztatni; ellenkező esetben valószínűleg megsérülhet a szál jumper csatlakozójának homlokfelülete és maga az erősítő, ami hibás működéshez vezethet.

Setp4. Használat után kapcsolja ki az aktiválókulcsos kapcsolót (ACT), hogy megszakítsa az erősítő kimenetét, kapcsolja ki a tápellátást, és válassza le az üvegszálas csatlakozást.

Rendelési információ-Ytterbium-adalékolt Fiber Amplifier

pl.: YDFA-27-PM-M

(Rendelési információ: Ytterbium-adalékolt Fiber Amplifier, 27dBm kimeneti teljesítmény, PM980 szállal, modulcsomag).

Adatlap és tesztlap-Ytterbium-adalékolt szálerősítő

Adatlap

Tesztlap

Árajánlati és fizetési feltételek – Ytterbium-adalékolt szálas erősítő

● Ajánlattételi feltételek

(1) EXW:

Ha rendelkezik DHL/UPS/FedEx fiókkal, a Box Optronics az EXW használatát javasolja. Az Ön számláján keresztül szállítunk; szállítási költséget nem számolunk fel.

(2) DAP:

Ha nem rendelkezik fiókkal, kérjük, fizesse előre a termékek szállítási költségét.

(3) Egyéb

● Fizetési feltételek

PayPal és T/T elérhető.

Átfutási idő – Ytterbium-adalékolt szálas erősítő

Gyártási idő: 10-15 munkanap. (Ha van raktáron, akkor gyorsabban kiszállítják.)

Nemzetközi logisztika: 3-5 munkanap.

Használati megjegyzések és karbantartás – Ytterbium-adalékolt szálas erősítő

● Az erősítőnek a névleges optikai jelhullámhossz- és teljesítménytartományon belül kell működnie. Ne vigyen be optikai jeleket a megadott tartományon túl. A konkrét paramétereket a termékteszt-jelentésben találja.

● Indítás előtt győződjön meg arról, hogy a főkapcsoló és a kulcsos kapcsoló ki van kapcsolva, majd csatlakoztassa a tápegységet. Leállításkor először kapcsolja ki a kulcsos kapcsolót, és húzza ki a tápellátást, miután a kimenetjelző kialszik. Ne szakítsa meg közvetlenül az áramellátást, amikor az erősítő működik.

● A bemeneti és kimeneti szálas csatlakozók gyakori bedugása/kihúzása nem javasolt, mivel ez porszennyeződést, megnövekedett behelyezési veszteséget vagy a szálcsatlakozó végfelületének megégését okozhatja.

● A fő kimeneti porton lévő FC/APC csatlakozó csak teljesítménytesztre szolgál; szigorúan tilos más optikai csatlakozókhoz csatlakoztatni. Ha a kimeneti szálat más szálakhoz kell csatlakoztatni, ajánlatos a fúziós szálhegesztést szálfúziós splicerrel.

● Tartsa távol a készüléket nedvességtől, portól és korróziótól; száraz helyen tárolja.

Minőségbiztosítás és vevőszolgálat – Ytterbiummal adalékolt szálas erősítő

● Jótállási időszak:

A vásárlástól számított 1 éven belül ingyenes javítás vagy csere nem ember által okozott hibák esetén. Fizetett karbantartási szolgáltatás 1 év után elérhető.

● Kivételek az ingyenes garancia alól:

Az ingyenes jótállási időszak alatt a termékminőségi problémákból eredő hibák esetén ingyenes javítási vagy csereszolgáltatást biztosítunk. A Box Optronics azonban fenntartja a jogot, hogy a következő esetekben megtagadja az ingyenes javítási szolgáltatásokat a garanciális időszakon belül:

(1) Természetes tényezők (pl. villámcsapás, por) vagy környezeti hatások által okozott károk.

(2) A felhasználó nem megfelelő működése miatti meghibásodások.

(3) Emberi hiba által okozott nyilvánvaló fizikai sérülés.

(4) Illetéktelen szétszerelés, módosítás vagy javítás.

(5) Módosult vagy hiányos garanciacímkék a házon.

(6) Szállítás közbeni sérülés vagy elvesztés.
